120袋除尘器配置参数
1、处理风量：6912-11520m3/h
2、过滤风速：1.2-2/min
3、过滤面积：96㎡
4、脉冲阀：12个
5、收尘器阻力：≤1200Pa
6、承受压力：500Pa
7、喷吹压力：0.4-5Pa
8、耗气量：0.5㎡/min
9、除尘骨架：120个
10、除尘布袋：120条
11、螺丝、密封胶条：1套
12、离心风机：1台

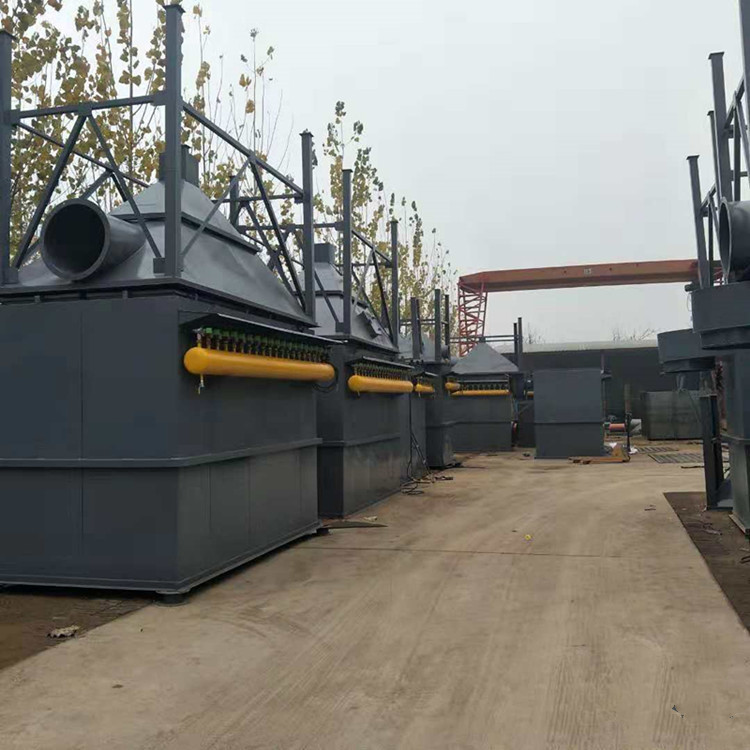

袋式除尘器主要结构
低压脉冲除尘器主要由袋室（箱体）、灰斗、清洁气体室、滤袋及骨架、脉冲喷吹系统、进出风箱、出风阀、卸灰阀、以及楼梯平台等组成。
1）箱体
该除尘器一改常规的现场板式拼装结构为单之箱体现场组合式，既大大减少了现场安装工作量，又可有效地保证设备整机质量。中箱体下部的进风处设有截挡装置，含尘气体在进风箱内进入灰斗时，粉尘随其速度惯性冲撞挡板后，大部分即落入灰斗，其余少量细粉尘按截挡装置导流方向随气流进入滤袋室过滤。
2）灰斗
灰斗壁板均焊有足够强度的角钢为加强筋,除尘器设一个或若干个灰斗，为保证捕捉粉尘自由流动,灰斗壁与水平面最小倾角大于60°。
