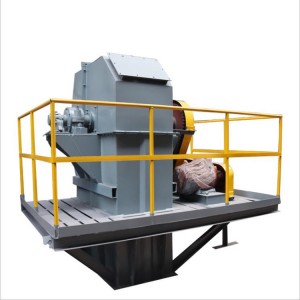

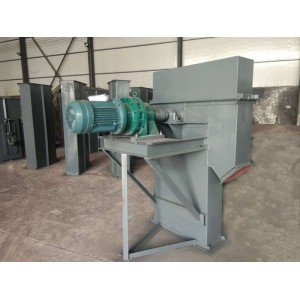

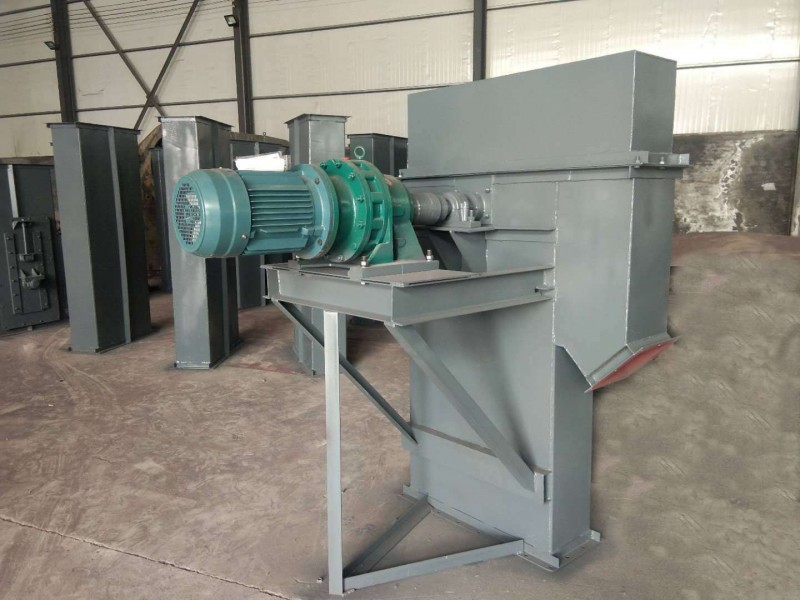

TH系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH系列斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。
TH型斗式提升机备有两种料斗：
zh型（中深斗）一般使用于输送湿的，一结块，较难抛出的物料， 如湿砂、型砂、化肥、碱粉等。
sh型（深斗）一般使用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块、等。
产品特点
维护方便，寿命长。
中节机壳具有单通道和双通道两种形式。机壳钢板加厚、刚性好。
.输送物料的温度高达250℃。
.改进机型的提升输送量比普通机型提高30%以上。

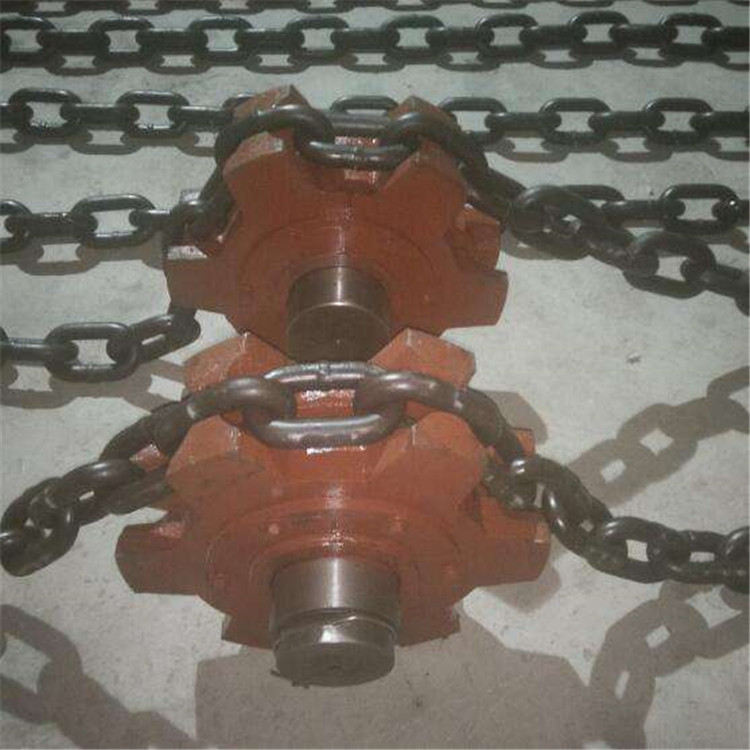

提升机环链采用低合金钢锻造，并经渗碳淬火处理，具有极高的抗拉强度和耐磨性能。
TH系列斗式提升机主要技术参数表：
|
提升机型号规格 |
TH160 |
TH200 |
TH250 |
||||
|
料斗形式 |
ZH |
SH |
ZH |
SH |
ZH |
SH |
|
|
输送量(100%)米3/时 |
15.77 |
24.97 |
17.87 |
28.6 |
31.43 |
48.19 |
|
|
料斗 |
料斗容积(盛水)升 |
1.2 |
1.9 |
1.5 |
2.4 |
3.0 |
4.6 |
|
料斗间距(毫米) |
500 |
||||||
|
链条 |
圆钢直径*节距(毫米) |
14*50 |
|||||
|
单条破断载荷(千牛顿) |
≥190 |
||||||
|
传动链轮转速(转/分) |
69.71 |
63.22 |
44.11 |
||||
|
输送物料最大块度(毫米) |
20 |
25 |
30 |
||||
注:上表为TH型160、200、250型斗式提升机技术参数表,表中料斗容积为盛水容积,输送量按此斗容计算时为100%填充。
