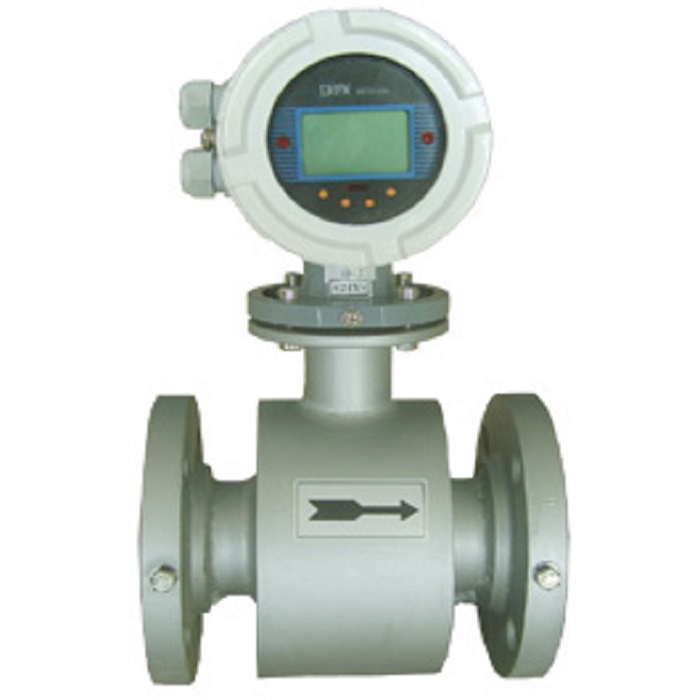

LDT系列电磁流量计，电磁流量计

手机扫描查看

一、概述：广州铭鸿自动化仪表有限公司

    LDT系列电磁流量计，可精确测量各种液体，浆液的体积流量，特别适用于清水，污水，各种强腐蚀性流体，有卫生要求的食品饮料，任意浓度的料浆、纸浆、水泥浆等。

特点：传感器测量管内壁光滑，完全直通；可选择多种衬里及电极材料，以满足被测介质的卫生要求及耐腐蚀，耐磨损要求；输出信号与体积流量成正比，不受被测介质其它物理特性的影响，确保体积流量的测量精度；量程比高达1：40，最小量程低达0～0.5m/s。

二、技术数据

传感器口径DN6～2000MM

测量介质液体

介质电导率:≥10μs/cm

流速范围:0.1～10 m/s

量程上限:0.5～10 m/s

基本误差:0.5%FS  1.0%FS

工作压力:0.6～4.0 Mpa

介质温度:-40～200oC

环境温度:< 50℃

相对湿度:< 90%

防护等级:IP65  （分离型IP68）

绝缘等级E连接法兰;按国家标准

测量管材质:1Cr18Ni9Ti 不锈钢

衬里材质:氯丁橡胶 聚氨酯橡胶 聚四氟乙烯 聚全氟乙丙烯

电极材质:1Cr18Ni9Ti（标准型） 哈氏B 哈氏C  钛 钽 铂

输出信号;4~20mA  DC

信号负载:≤350Ω或700Ω

供电电压;220V AC

说明：广州铭鸿自动化仪表有限公司

可根据用户订货要求提供频率输出信号，分有源脉冲及无源脉冲（光耦合隔离）两种形式，输出最大频率值为4KHZ。

有源脉冲：高电平=11±1V，低电平≤0.5V，负载电流：≤20mA

无源脉冲：高电平=外接电源(≤30V)－1V，低电平≤0.5V，负载电流≤50mA

频率信号与流量值的关系，有两种表达方式：

1、脉冲当量法—L/P或m³/P，即每个输出脉冲代表多少升或多少立方米。

2、量程频率对应法—仪表设定的最大流量对应输出的最大频率值，例如仪表量程为80 m³/h，输出的最大频率为2KHZ 。
