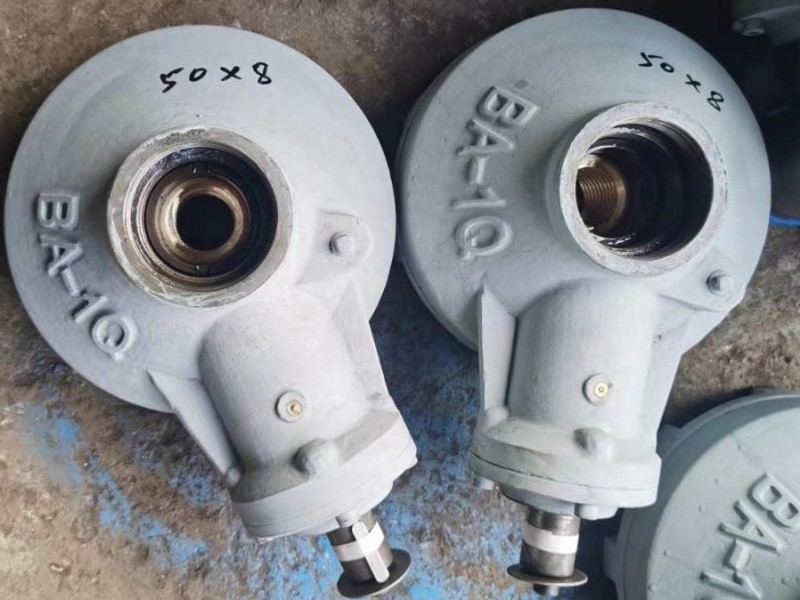

上海禹轩BA-1手动截止阀执行器 闸阀传动减速机

手机扫描查看

上海禹轩BA-1手动截止阀执行器 闸阀传动减速机

BA-1伞齿轮

1.该装置是直接安装在闸阀和截止阀等阀门上的手动装置。

2.该装置采用弧齿锥齿轮和平面推力承轴，有运转平稳、扭矩大、噪音小、效率高的优点。

3.在所有的结合部，采用下密封垫全密封处理，达到了防水、防油漏的效果，防护等级为IP65。

4.手轮和阀杆罩可根据用户需求定制。结合各类阀门使用要求及环境，还有单级带电装连接、双级带电装连接、双级手轮驱动等产品。

BA-1手动阀门锥齿轮装置 闸阀传动减速机是安装在闸阀和截止阀等阀门上的手动驱动装置,手动阀门伞齿轮装置采用弧齿锥齿轮和平面推力承轴,有运转平稳、扭矩大、噪音小、效率高的优点。手动阀门伞齿轮装置对阀门的控制一般可以通过操作人员直接完成，手动阀门伞齿轮装置直接控制阀门时，容易控制阀门的开关，是可以实现阀门控制和精确控制的伞齿轮传动的回转阀门手动装置。手动阀门伞齿轮装置包括输入轴，输入轴的外侧端部设置手轮；输入齿轮传动连接有转轴；转轴的另一端设有小锥齿轮，并在小锥齿轮的下侧啮合有大锥齿轮；大锥齿轮的中部设置有齿轮轴，并垂直于输入轴，以实现其在输入轴的径向方向上转动；大锥齿轮的两侧分别设置有接盘，用以固定与齿轮轴连接的阀门。

手动阀门伞齿轮装置的零件构成。伞齿轮输出扭矩200 N.m 一 28000 N.m，平台F10-F48。

1、输入轴；2、手轮；3、转轴；4、小锥齿轮；5、大锥齿轮；6、齿轮轴；7、接盘；8、系杆；9、行星齿轮；10、输入齿轮；11、输出齿轮；12、指示圈；13、行星轮轴；14、第一滚动轴承；15、第二滚动轴承；16、隔环；17、第三滚动轴承。

BA-1阀门伞齿轮产品订货须知：

①BA-1伞齿轮选型的规格与型号

②BA-1伞齿轮配对阀门的公称压力

③BA-1伞齿轮配对的阀门公称通径

④BA-1伞齿轮连接法兰标准

⑤BA-1伞齿轮阀体材质（铸铁/铸钢/不锈钢）

⑥BA-1伞齿轮输出输入力距

⑦BA-1伞齿轮配对阀门的工作环境

⑧BA-1伞齿轮是手动/电动/还是双级或是双头连接

⑨BA-1伞齿轮是否带附件以便为您正确选型。
