一：产品简介

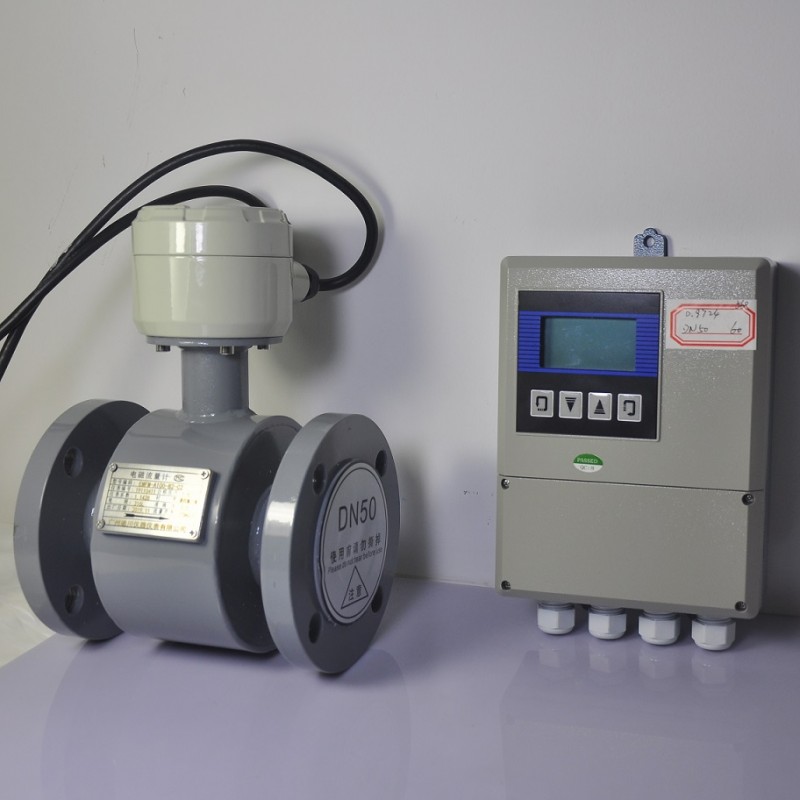

智能电磁流量计是一种电磁感应式流量仪表，公称通径范围为10至3000，是集智能化、小型轻量一体化、多功能、高精度、高可靠性为一体的系列电磁流量计产品。它由传感器和智能转换器两部分组成。电磁流量计产品可广泛应用于化工、钢铁、煤炭、矿冶、石油开采、石化、造纸、环保、制糖、制药、食品、水利灌溉、给排水和港口疏浚等领域，可精确地测量各种酸、碱、盐溶液、原水、冷却水、污水、煤浆电磁流量计、矿浆、泥浆、水泥浆、纸浆、糖浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、双氧水、啤酒、麦汁、黑液、绿液药液和各种饮料等导电流体和固液二相体的体积流量。。

迪川仪表作为起步比较的流量计生产厂家，先后推出电磁流量计、涡街流量计、涡轮流量计，气体质量流量计，温度传感器，压力变送器等几十种产品，产品已经被用到了石油化工、造纸冶金、食品，医疗，化工，水处理，

二：电磁流量计适用介质：

条件：电导率大于5μs/cm的液体；软化水电导率要大于20μs/cm。
介质：农用水、工业水、污水；盐类、强酸、强碱溶液；泥浆、纸浆、煤浆、矿浆两相体。

三：一体式电磁流量计主要功能：

  流量监测； 掉电计量功能；批量控制功能；
  瞬时量上下限报警输出； 红外手持操作键盘；
  自动检测电池容量、空管和励磁电流；

  输出与瞬时量对应的4～20mA信号、频率信号；
  可选择RS485、RS232、PROFIBS或GPRS通讯；

四：电磁流量计应用行业：

化工、环保、轻纺、冶金、矿山、医药、造纸、给水、食品、制糖、酿造、灌溉用水、污水处理。

 五：产品技术参数

仪表精度：管道式0.3级、0.5级、1.0级；插入式2.5级

测量介质：电导率大于5μS/cm的各种液体和液固两相流体。

流速范围：0.2～12m/s

工作压力：0.25MPa~16MPa

环境温度：-40℃～+50℃

介质温度：聚四氟乙烯衬里≤180℃

橡胶材质衬里≤65℃

防爆标志：Ex dⅡBT4

外磁干扰：≤400A/m

外壳防护：一体化型： IP65；

分 离 型： 传感器IP68（水下5米，仅限于橡胶衬里）

转换器IP65

输出信号：（4～20）mA.DC，负载电阻0～750Ω

通讯输出：RS485或CAN总线

电气连接：M20×1.5内螺纹，φ10电缆孔

电源电压：90VAC～220V.AC、24VDC±10%V.DC

最大功耗：≤10VA

六：流量显示转换器

显示：显示屏：8位LCD带背光液晶显示

            显示内容：正向累积、反向累积、总累积、

                      瞬时流量、流速、空管报警、励磁报警

            流速单位：L/h、L/m、L/s、

            瞬时流量单位：m3/h、m3/m、m3/s

            累积流量单位：m3、L

语言：中文或英文（其它语言可定制）

电源：电压范围：交流（85～250）VAC或直流（20～24）VDC或电池

模拟量输出：(0～10)mA（负载0～1.5KΩ）    (4～20)mA（负载0～750KΩ）

数字频率输出：输出范围：1～5000HZ

                电气隔离：光电隔离，隔离电压：>1000VDC

                输出驱动：场效应管输出，最高承受电压36VDC，高负载250mA

数字脉冲输出：输出脉冲当量：0.001～1.000 m3/cp

  输出脉冲宽度：0.001～1.000 Ltr/cp

  电气隔离：光电隔离，隔离电压：>1000VDC

  输出驱动：场效应管输出，最高承受电压36VDC，高负载250mA

报警输出：报警输出点：上限报警、下限报警

  电气隔离：光电隔离，隔离电压：>1000VDC

  输出驱动：达林顿管输出，高承受电压36VDC，高负载250mA

通    讯：Modbus（RS485或RS232接口）,E-REMOTE（HART）,PROFIBS

七：电磁流量计订货需知

在使用过程中的好与坏，和开始订货的选型是有很大的直接关系。

订货采购需要提供以下参数：

1，电磁流量计测量的是什么介质。

2，管道的工作压力是多少。

3，管道的工作温度是多少。

4，工作时候最大的流量范围，正常流量范围，最小流量范围。

5，管道口径和管道本身是什么材质。

只有你提供以上的参数我们生产的电磁流量计，在你使用的时确保精度和稳定。
