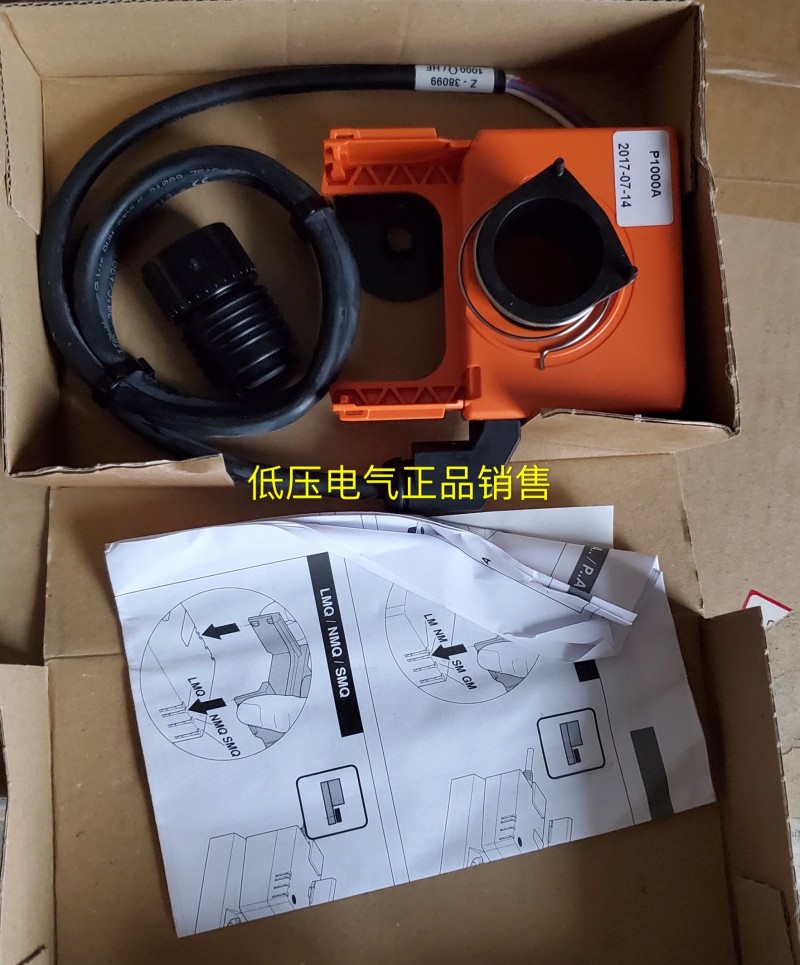

瑞士BELIMO博力谋型号P1000A阀门反馈电位计

手机扫描查看

执行器
（1）执行机构接收控制系统发出的开关信号后，电机不转并有嗡嗡声。其原因可能是：
1）减速器的行星齿轮部分卡涩、损坏或变形；
2）减速器的斜齿轮传动部分变形或过度磨损或损坏；3）减速器的涡轮涡杆或丝杆螺母传动部分变形损坏、卡涩等；4）整体机械部分配合不好，不灵活，需调整加油。
电气部分故障
1）电动执行机构接受控制系统发出的开、关信号后，电机不转，也无嗡嗡声。可能原因是：没有交流电源或电源不能加到执行机构的电机部分或位置定位器部分；PM放大板工作不正常，不能发出对应的控制信号；固态继电器部分损坏，不能将放大板送来的弱信号转变成电机需要的强电信号；电机热保护开关损坏；力矩限制开关损坏；行程限制开关损坏；手动/自动开关位置选错或开关损坏；电机损坏。
2）电动执行机构接受控制系统发出的开、关信号后，电机不转，有嗡嗡声。其可能原因是：电机的启动电容损坏；电机线圈匝间轻微短路；电源电压不够。
3）电动执行机构接受控制系统发出的开、关信号后，电机抖动，并伴有咯咯声，其原因可能是：PM放大板的输出信号不足不能使固态继电器完全导通，造成电机的加载电压不足；固态继电器性能变坏，造成其输出端未完全导通。

原理 通过操纵控制按键，可选择某一调节方式及记忆位置，并实现调整、记忆及调出功能。调节时(参见图 5)，将机械调节按键打到调节位置，接通机械调节回路。控制单元2接受机械调节按键3传来的控制信号，并将此信号分配给相应的座椅调节电机1，相应地对座椅进行前高、后高、纵向、总高、靠背倾度调整。各方向信号反馈电位计对应于不同的座椅位置，各自呈现不同的电阻值，该电阻值被记录在控制单元内。
按下记忆及调出按健中的“ON/OFF”键到“ON”位置，则通过电源继电器接通可记忆电动座椅控制单元的记忆及调出功能。
若要存入某一座椅位置，可同时按下记忆及调出按键中的“Memoy”键和某一位置键，即可完成记忆(包括再次记忆)。
当要调出座椅记忆位置时，可按下该位置键，控制单元接收控制信号，各方向调整电机的反馈信号。电位计将与座椅位置相对应的电阻值反馈给控制单元，控制单元将此值与预先存入的阻值(与存入的座椅位置相对应)相比较，当两值相差大于200Ω时，控制单元起动该方向的调整电机，进行座椅调整。一旦调整起来，控制单元便切断经电源继电器的供电回路。
瑞士BELIMO电动执行器故障排除及维护
4）PM放大板是否损坏，有无反馈信号送出。
（2）电动执行机构接受控制系统发出的开、关信号后，电机能正常转动，但阀位反馈始终为一固定值，不随阀门的开、关而变化，其可能原因是：
1）导电塑料电位器的阻值为一恒值，不随转动而变，检修更换电位器；2）放大板中有关部分异常，检查处理。
