LSSF-355螺旋式砂水分离器订货注意事项及外形安装尺寸表

手机扫描查看

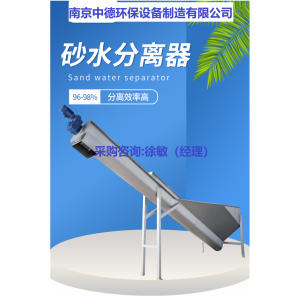

螺旋式砂水分离器装置工作原理

砂水分离器一端顶部输入水箱，混合液中比重较大的如砂粒等到将沉积于槽形底部，在螺旋叶片的推动下。砂粒沿斜置的u型槽底提升，离开液面后继续推移一段距离，在砂粒充分脱水后经排砂口卸至盛砂桶，而与砂分离的水则从溢流口排出，达到分离目的。
另外，砂水分离器进水口处还可设置一圆筒式旋流预分离器，污水沿圆筒切线方向进入涡流使砂粒沉下进入螺旋分离器，溢流液回沉砂池或格栅井，起到预沉砂及调节水量的作用螺旋砂水分离器的分离效果。

螺旋式砂水分离器装置螺旋式砂水分离器安装倾角在20°—30°之间，砂水混合液从进水管进入水箱，混合液中比重较大的颗粒（如砂粒）由于自重面下降沉积于螺旋槽底部，在螺旋的推动下，物料沿斜置的U型槽底部提升，离开液面后，继续上移一段距离，砂粒中的水份逐渐在螺旋槽中的间隙中流回水箱，砂粒也逐渐干化在出料口处，依靠自重落入其它输送装置。上清液则不断的从排水管中流出。达到砂水分离目的。

特点

1、螺旋式砂水分离器由无轴螺旋、衬条、U型槽、水箱、导流板、出水堰和驱动装置组成。

2、砂水混合物从分离器一端顶部输入水箱，混合液中重度较大的，如砂粒等将沉积于槽型底部，在螺旋推动下，砂粒沿斜置的槽底提出升，离开液面后继续推移一段距离，在砂粒充分脱水后经排砂口卸至盛砂桶，而与砂水分离后的水从溢流口排出并送往厂内进水池。

LSSF固液分离器用途：

供应LSSF固液分离器用于污水处理厂沉砂池，将沉淀池排出的砂水混合液进行砂水分离。

型号表示方式：

特点：

供应无轴螺旋砂水分离器本产品综合了该类型产品的使用情况后改进设计的，解决了衬条更换不便和螺旋轴向位置不可调的缺陷，其特点如下：

1 分离效率可达96%~98%，可分离出粒径≥0.2mm的颗粒;

2 采用无轴螺旋,无水中轴承,维护方便;

3 结构紧凑,重量轻;

4 新型传动装置,其关键产件--减速器为的轴装式,不用联轴器,安装对中方便;

5 衬条为快装式,便于更换;

6 螺旋轴向位置可调,便于调整其尾部和箱壁的安全间隙.

构造及工作过程:

供应无轴螺旋砂水分离器由无轴螺旋、衬条、U型槽、水箱、导流板、出水堰和驱动装置组成。

砂水混合物从分离器一端顶部输入水箱，混合液中重度较大的，如砂粒等将沉积于槽型底部，在螺旋的推动下，砂粒沿斜置的槽底提出升，离开液面后继续推移一段距离，在砂粒充分脱水后经排砂口卸至盛砂桶，而与砂水分离后的水从溢流口排出并送往厂内进水池。

主要技术参数：

订货要求：

1、按型号表示方式书写全称；

2、使用环境（户内、外及其它）；

3、如采用钢筋混凝土水箱，应提供相关部分的工程设计资料。

外形安装尺寸表： 不锈钢水箱

混凝土水箱

外形安装尺寸图：
