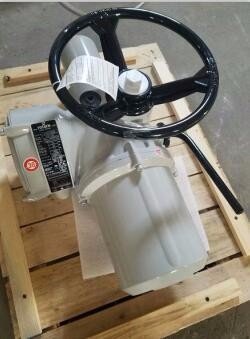

rotork罗托克 IM20MOW5-40角行程电动执行器

手机扫描查看

输入信号：
（一）模拟信号4-20mA?DC。
（二）开关量触点控制。
（三）备选的现场总线控制技术
输出信号：阀位反馈信号：4-20 mA?DC负载能力≦750Ω输出轴转矩，行程时间见表一。
基本误差：±1%
死区：0.1～9.9%可调默认设置为≤0.5%
间隙：≤0.9°
中途限位：开限位设置范围为40%～100%
外壳防护等级IP68
防爆等级：
（一）遥控器本安型ibII BT4
（二）执行机构为隔爆型EXD II BT4、EXdII CT4
输出触点容量：250V?AC 5A: 30v，DC, 5A.
供电电源：单相110/220v 50/60Hz三相380v/440v 50/60Hz(三相三线制)
使用环境条件：
（一）环境温度：-25～+70℃（隔爆型-20～+60℃）
（二）相对湿度：5%～98%
（三）大气压力：86～106pa
（四）空气介质：周围空气中无腐蚀性气体
抗干扰指标：a,外磁场：≤400A/m 50HZ
共模干扰：250v 50HZ
串模干扰：有效值为1v的交流信号，频率为50Hz
静电放电：4kv
电快速瞬间脉冲群电源端1000v；信号输入端；500v f，
射频干扰：频率80～1000MHZ，试验场强3v/m，距离1m g
IAT、IMT系列智能型角行程电动执行机构由单相或三相伺服电动机驱动，通过二级蜗轮蜗杆减速，将高速
小转矩的功率转变成低速，大转矩的功率，带动输出轴，驱动阀门装置。
在减速机构的第二级的蜗杆转轴上具有手动/自动切换机构。当切换手柄处于手动位置时，手轮通过离合
器啮合第二级蜗杆，将转矩传递至输出轴。一旦执行机构切换到电动操作，不管是远程控制或者现场本机电
动操作，手动/自动切换机构将自动回落，处于电动优先的位置，由伺服电机驱动第一级蜗轮蜗杆，再通过离
合器驱动第二级蜗轮蜗杆，将转矩传递输出轴同时在第二级蜗轮蜗杆减速机构的蜗杆上，装有力矩检测装置；
在输出轴上装有行程位置传感器。
IAT、IMT系列智能型电动执行机构接受标准模拟控制信号，驱动阀门，完成定位控制，也可以接受触点
信号，事件信号定位于控制系统预先设置的位置。
