矿用回转钻机测斜仪

手机扫描查看

矿用回转钻机测斜仪产品简介

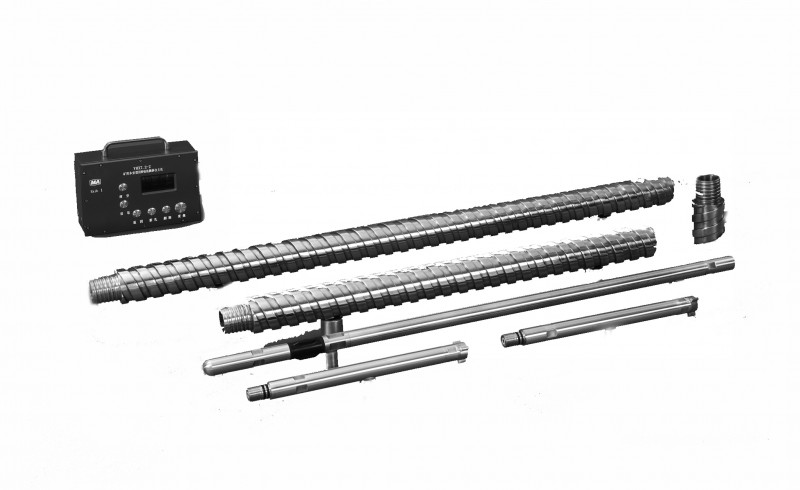

YHX7.2矿用回转钻机测斜仪主要用于煤矿井下瓦斯抽放钻孔、探放水钻孔及勘探钻机等各类煤矿井下钻机。测斜仪由孔底测量探管、无磁钻杆及孔口主机配套组成。钻孔轨迹测绘程序可显示孔深、倾角、方位角等及钻孔轨迹示意图。
YHX7.2矿用回转钻机测斜仪既能按照传统测斜仪在终孔后重新下钻测斜的方式进行测量，更具有边打边测的新功能，即利用接钻杆的时间完成测斜，不影响钻孔施工；即使是按照传统方式在终孔后重新下钻来测量，仪器也能够接上钻头，当遇到坍塌孔段，可以开泵打钻将渣返出后，继续测量，保证测斜成功率。
当采取边打边测方式测斜时，每一次测斜，钻杆静止时间仅需20秒（利用接钻杆的时间完成测斜，不影响钻孔施工），提高测斜效率；测斜过程作简单，只需按处理仪上的“采集”按钮即可完成。
探管在井下即可更换电池，只用钻机现场已配备的活扳手（不需专用工具）打紧即可，方便。
每次测斜完成后，探管和无磁钻杆可存放在钻场，只需将主机和需充电的充电电池带回地面，方便钻工携带。
软件可以生成实钻与设计轨迹在各测点的左右和上下偏差；还可以根据客户实际施工需要，增加个性化功能，满足不同需求。
YHX7.2矿用回转钻机测斜仪技术参数
倾角：±0.2° （-90 ～ 90°）
方位角：±1.5° （ 0 ～ 360°）
测点间隔：12秒
存贮容量：2G
仪器工作温度：-10 ～ 125℃
探管耐压：≥60MPa
探管外形尺寸：Φ32×1488mm
探管重量：6.5kg
主机重量：5.6kg
探管连续工作时间：≥30h
主机连续工作时间：≥30h
