1概述

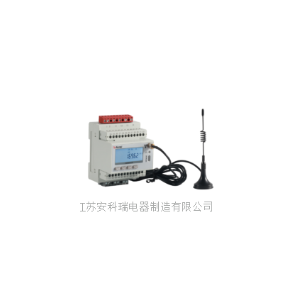

ADW300无线计量仪表主要用于计量低压网络的三相有功电能，具有体积小、精度高、功能丰富等优点，并且可选通讯方式多，可支持RS485通讯和Lora、NB、4G、wifi等无线通讯方式，增加了外置互感器的电流采样模式，从而方便用户在不同场合进行安装使用。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量、运维监管或电力监控等需求。

2产品型号规格及功能特点

2．1 ADW300无线计量仪表命名规则

ADW300-HJ无线计量仪表命名规则

备注：K与U不能共选。

2．2 ADW300无线计量仪表功能特点

3技术参数

3.1电气特性

3.2 环境条件

ADW300环境条件：温度范围 工作温度 -25℃~55℃ 存储温度 -40℃~70℃ 湿度 ≤95%（无凝露）<2000m

主要功能特点

3.1测量功能

能测量全电力参数包括电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数PF、电压、电流的相角、电压不平衡度、电流的不平衡度、频率F、31次分次谐波、奇偶次总谐波含量及总谐波含量。其中电压U保留1位小数，频率F保留2位小数，电流I保留2位小数，功率P保留3位小数, 相角度Φ保留2位小数，不平衡度△保留2位小数。

如：U = 220.1V，f = 49.98HZ, I = 1.99A, P = 0.219KW, Φ= 60.00°, △=0.00%

支持4路测温，测温范围：-40～150℃，精度±2℃

剩余电流检测，初始量程：0～1000mA，可设置量程倍数（1～60）

3.2计量功能

能计量当前组合有功电能，正向有功电能，反向有功电能，组合无功电能，感性无功电能，容性无功电能,四象限无功电能。

3.3分时功能

三套时段表,一年可以分为4个时区,每套时段表可设14个日时段,4个费率(F1、F2、F3、F4即尖峰平谷) 。分时计费的基本思想就是把电能作为一种商品，利用经济杠杆，用电高峰期电价高，低谷时电价低，以便削峰填谷，改善用电质量，提高综合经济效益。

3.4需量功能

有关需量的相关概念如下：

*大需量：在指定的时间区内需量的*大值叫*大需量

滑差时间：从任意时刻起，按小于需量周期的时间递推测量需量的方法，所测得的需量叫滑差式需量。递推时间叫滑差时间

需量周期：连续测量平均功率相等的时间间隔, 也叫窗口时间

缺省需量周期为15分钟，滑差时间为1分钟。

能测量4种*大需量与实时需量即正向有功、反向有功、感性无功、容性无功*大需量以及*大需量发生的时间。

3.5历史电能统计功能

能统计上12月的历史电能(包括4象限、各费率电能)

3.6开关量输入输出功能

有2路开关量输出，4路开关量输入，开关量输出为继电器输出，可以实现“遥控”和报警输出。开关量输入不仅能够采集和显示本地的开关信息，同时可以通过仪表的RS485实现远程传输功能，即“遥信”功能。

3.7无线通讯功能

ADW300支持RS485通讯、LORA通讯、NB、4G及Wifi通讯。关于NB、4G及Wifi通讯的具体协议，可与我司相关人员联系获取。
