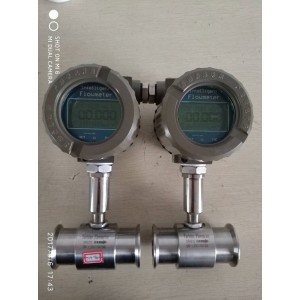

LWY液体涡轮流量计卡箍连接传感器

手机扫描查看

LWY液体涡轮流量计卡箍连接传感器
产品特点：
1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。
2．结构简单、牢固以及拆装方便。
3．测量范围宽，下限流速低。
4．压力损失小，重复性好，精确度高。
5．具有较高的抗电磁干扰和抗振动能力。
 铭鸿自动化技术性能：
1.公称通径：（4～200）mm，DN-200以上选用插入式；
2.介质温度：常温型（-20～80）℃、高温型（-20～150）℃；
3.环境温度：（-20～55）℃；
4.准 确 度：±0.5%、±1％；
5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；
6.供电电源：电压：12V±0.144V, 电流：≤10mA；
7.输出电压幅值：高电平≥8V，低电平≤0.8V；
8.脉冲输出型：传感器至显示仪表的距离可达250米；
9.4～20mA输出型：变送器至显示仪表的距离可达500米；
10.现场显示型供电电源：3V（锂电池供电，可连续使用3年）；
10.显示方式：现场液晶显示瞬时流量和累计流量；
11.现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米，可加装RS485通讯功能。
流量表一公称通径
4正常流量范围m3/h   0.04～0.25扩展流量范围m3/h  0.04～0.4
6 正常流量范围m3/h   0.1～0.6扩展流量范围m3/h  0.06～0.6
10正常流量范围m3/h  0.2～1.2扩展流量范围m3/h  0.15～1.5
15正常流量范围m3/h  0.6～6扩展流量范围m3/h   0.4～8
20正常流量范围m3/h  0.8～8 扩展流量范围m3/h  0.45～9
25正常流量范围m3/h  1～10扩展流量范围m3/h  0.5～10
32正常流量范围m3/h  1.5～15扩展流量范围m3/h  0.75～15
40正常流量范围m3/h  2～20扩展流量范围m3/h   1～20
50正常流量范围m3/h  4～40扩展流量范围m3/h  2～40
说明：
DN4～DN10管径的传感器为螺纹连接，配有前后直管段和过滤器,醨大压力为6.3MPa。
DN15～DN40管径标配为螺纹连接，压力为2.5MPa。醨大压力为32MPa。
DN50～DN200管径的传感器为法兰连接, 压力为1.6MPa，高压需定制。
DN4～DN40管径如需法兰连接，可定做。DN-15～DN-80可定制卫生型卡箍式连接。
