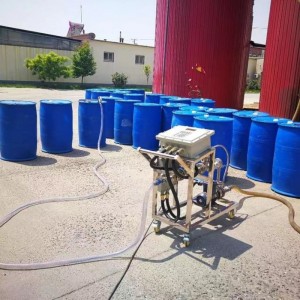

移动式化工液体分装设备

手机扫描查看

移动式化工液体分装设备由定量计量控制仪和管道流量变送器温度传感器等组成。在液体输送过程中,适时采集流量信号和温度变化信号。控制仪表在初始输入该液体20℃的标准密度,然后将流量信号和温度信号通过换算系数进行同步换算,以计算出液体的质量公斤数,在达到预置的定量发送数量时自动控制停泵关阀,精度达到0.2%的定量质量计量。仪表还可打印出此次发送液体的公斤数。

技术参数：

1、 系统计量准确度优于02级

2、 连续灌桶次数:1-99

3、 可实现遥控、线控、定时远程启动

4、 温度跟踪范围:-22—180℃

5、 断电保护功能,断电数据*保存

6、 工作电压:AC220V±10%,50HZ

7、 工作环境温度:40%——90%RH

8、 标准RS-232(或者RS-485)串行接口,便于集中控制

9、 可在现场在线进行调试、鉴定

10、 根据实际需要可配接DN15-DN200等多种口径流量变送器

【简要工作流程】

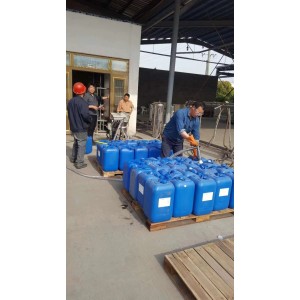

1、 把桶摆好位置（可成排放置，方便灌装）。

2、 在液体定量计量控制仪表上直接输入液料的定量灌装值和桶数；

3、 把灌装枪插到桶里，启动仪表开始计量灌装大桶；

4、 由控制仪表发出启动控制指令，打开相关阀门、启动泵，开始付料灌装计量；

5、 达到预设灌装值时关掉相关阀门、泵；

6、 换第二桶，把灌装枪插到桶里，依照上面3、4、5、的步骤灌装，直至完成全部大桶的灌装。

上述工作过程为自动灌装过程，由控制仪表自动控制完成，灌装时可通过按遥控器或仪表按键启动仪表（防爆遥控功能可备选）。

【操作流程】以200公斤/桶，需灌装20桶为例：

1、灌装枪插入桶中

2、键盘操作：200 →定量 →20→启动（灌装开始，达到1000公斤后自动停泵）

3、将灌装枪插入另外空桶中再按启动。。。。。。直至20桶灌装完。
