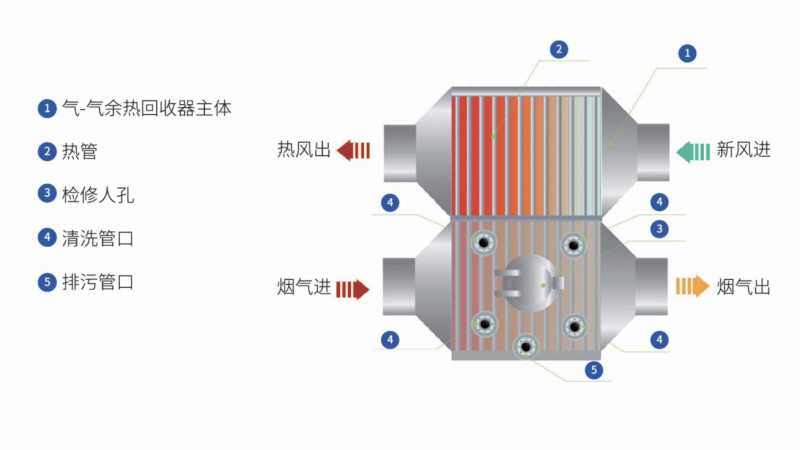

气气式余热回收器

手机扫描查看

轴向热管工作原理：

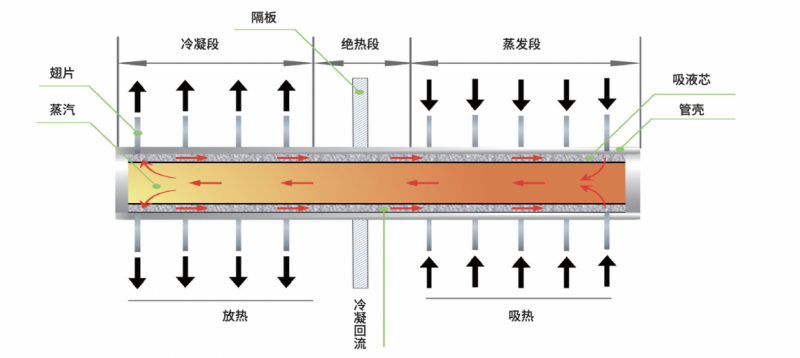

如图所示，热管一般由管壳、毛细多孔材料和工作介质组成，将经过提纯的工作介质充入装有毛细吸液芯材料，并抽成高真空的管壳，然后加以密封。

热管的一端为蒸发段，另一端为冷凝段。当一端受热时，毛细吸液芯中的工作介质液体吸收热量而汽化成蒸汽，蒸汽流向另一端，在另一端由于受到冷却使蒸汽释放汽化潜热凝结成液体，液体再沿多孔材料在毛细力的作用下回流到蒸发端，并再次受热汽化。如此反复循环，连续不断地将热量由热管一端传至另一端。

轴向热管余热回收装置特点：

v 适用于气-气式换热；

v 气气式余热回收装置竖直安装时热流方向可逆，既热管的一端是蒸发段还是冷凝段，取决于其所处的位置是受热还是散热；

v 设备内部承压可以达到0.6MPa；

v 烟气侧与空气侧由隔板进行分离，避免交叉污染；

v 余热回收装置可控制热管管壁温度高于露点温度，具有良好的抗低温腐蚀能力；

v 投资少，安装方便，维护简单，安全可靠，综合热效率可达85%以上。

适应范围：

汽车工业余热利用

锅炉烟气余热利用

熔炼炉余热利用

窑炉类工业余热利用

冶金工业余热利用

陶瓷工业余热利用

玻璃工业余热利用

水泥工业余热利用

纺织工业余热利用
