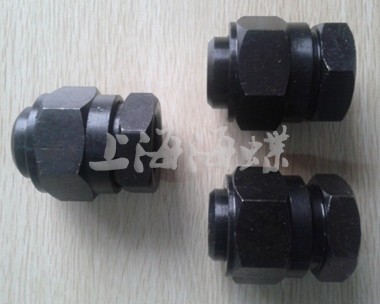

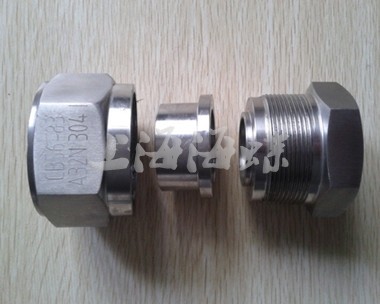

平肩接头CB*56-83型的简单介绍
管子平肩螺纹接头CB*56-83本标准产品适用于公称压力为1．6—10．0Mpa的油类、水、空气等介质的船舶管路
管子平肩螺纹接头CB*56-83本标准产品适用于公称压力为1．6—10．0Mpa的油类、水、空气等介质的船舶管路。(一)A型 搭焊中间平肩螺纹接头(二)B型搭焊旋入平肩螺纹接头(三)C型 搭焊支管平肩螺纹接头(四)D型 搭焊外套平肩螺纹接头(五)E型 搭焊异径外套平肩螺纹接头材质：碳钢、青铜、黄铜、不锈钢304、不锈钢304L不锈钢316、不锈钢316L A型接头的基本尺寸：mm
|
公称通径
|
管子外径
|
长度
L≈
|
扳手开口尺寸
|
螺纹
|
重量kg
|
|||||
|
钢管
|
铜管
|
外套螺母
|
中间螺纹接头
|
G
|
N
|
H
|
Q
|
|||
|
3
|
6
|
38
|
24
|
19
|
M15*1．5
|
0．102
|
0．103
|
0．111
|
0．105
|
|
|
6
|
10
|
9
|
41
|
30
|
24
|
M22*1．5
|
0．165
|
0．166
|
0．181
|
0．170
|
|
8
|
12
|
44
|
32
|
27
|
M24*1．5
|
0．193
|
0．205
|
0．209
|
0．197
|
|
|
10
|
14
|
47
|
36
|
30
|
M27*1．5
|
0．269
|
0．271
|
0．290
|
0．273
|
|
|
15
|
22
|
62
|
46
|
40
|
M36*2
|
0．538
|
0．512
|
0．584
|
0．544
|
|
|
20
|
25
|
24
|
65
|
M39*2
|
0．539
|
0．544
|
0．590
|
0．548
|
||
|
25
|
32
|
70
|
56
|
50
|
M48*2
|
0．810
|
0．822
|
0．878
|
0．898
|
|
|
32
|
38
|
76
|
65
|
60
|
M56*2
|
1．253
|
1．265
|
1．363
|
1．269
|
|
|
注：重量按采用石棉橡胶板垫片的情况计算。材质：Q235-A钢、黄铜、不锈钢304、不锈钢304L、不锈钢316、不锈钢316L
|
||||||||||
