通断时间面积法热计量节能系统是一种以楼栋热量按用户用热面积和供热时间分摊热量的供热计量方式，通断时间面积法也是国家规定的四大计量方法之一。下面就以宁夏赛文节能股份有限公司自主研创的“通断时间面积法热计量节能系统”为例做简单分析，对上述热计量方式及系统原理做一了解。

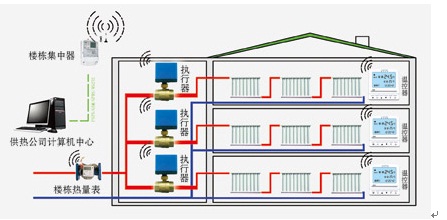

系统介绍：所谓通断时间面积法热计量节能系统，就是计量整栋建筑物的采暖耗热量，建筑物内各用户根据自身作息时间以及采暖需要调节控制室温，通过采暖控制器的阀门通断控制室温平衡，最终根据用户的用热面积以及通断时间来分摊的计算方式。其整体系统图如下：
该系统集成了计算机技术、通讯技术、信息技术、网络技术、数据库管理技术、自动控制技术、供热水力平衡技术、节能技术等技术于一体，为供热系统运行管理节能和分户热计量提供了系统解决方案。 主要适用于共用立管为双管制的分户独立供暖系统的室内供暖，包括新建集中供热住宅的分户热计量，以及既有建筑供热住宅的热计量节能改造。散热器采暖系统和地板采暖系统均可适用。
此外，该系统方案还同时集成热网能源管理系统方案，包括换热站及热源节能改造方案、供热管网水力平衡改造方案、热网监控调度方案等，最大程度实现供热节能目标。
工作原理：在建筑物热力入口安装热量表，计量采暖期内整座建筑物的耗热量；在室内合适位置安装节能温控器，供暖时，温控器采集室内温度并与当下设定温度值比较，等室温低于设定温度时，温控器控制电动执行器打开安装在各户供暖进出水总管上的阀门，热水则开始在室内循环;当室温高于设定温度时，温控器控制电动执行器关闭安装在各户供暖进出水总管上的阀门，热水则停止在该室内循环。电动执行器还具有计时功能，可以记录供暖阀门通断的时间，在根据住户采暖面积对整栋楼的供暖总热量和热费进行分摊。
热量分摊公式：
式中：
Qi ——第i个热用户分摊周期内或供暖总时间内分摊的热量，kW·h 。
εi——第i个热用户阀门周期开启时间比或阀门累计开启时间比 。
——分摊周期或供暖总时间，h 。
——第i个热用户在分摊周期内或供暖总时间内阀门累计开启时间，h 。
Si——第i个热用户的建筑面积，m2 。
Q ——分摊周期内或供暖总时间内楼栋热量表计量的热量值，kW·h 。
n ——参与热量分摊的热用户数量 。
Q代表整栋楼的总热量
热费分摊公式：热费=Qj×热价
用户热费=基本热费（固定热费）+计量热费（可变热费）
功能特点：
a. 远程监控，及时掌握每户供暖情况，解决供热纠纷
b. 计量、控制一体化设计，节约成本
c. 断电后阀门自动开启，保证正常供热、计费
d. 远端控制，及时掌握每户供暖情况
e. 防盗热远程报警
f. 防冻保护功能，有效保护管道
g. 安装施工便利，维护简单
h. 阶梯式自清理防锈保护功能
i. 大通径脉冲式柔性关阀，保障水力平衡
j. 根据作息时间灵活设置，避免无人时用能浪费
荣誉资质：赛文通断时间面积法热计量节能系统已获得宁夏回族自治区建设科技成果推广项目认证证书、实用新型专利等多项荣誉，并取得内蒙古自治区新型建筑材料登记证，成功进入内蒙建设市场。
方案技术特点：
a. 集计量、智能温控、计费、监测、节能于一体；
b. 楼栋计量、按户分摊，公平合理；
c. 集成水力平衡及供热节能技术，供热系统有效节能；
d. 全无线设计，实施远程监测，便捷施工、管理；
e. 系统管理平台优化设计，强大的数据处理技术提高供热管理水平；
f. 系统开放式接口，可与其他智能化系统共享数据、协调工作、联动控制；
g. 设计、施工、运行、维护、升级、操作简单方便，投资小，性价比高；

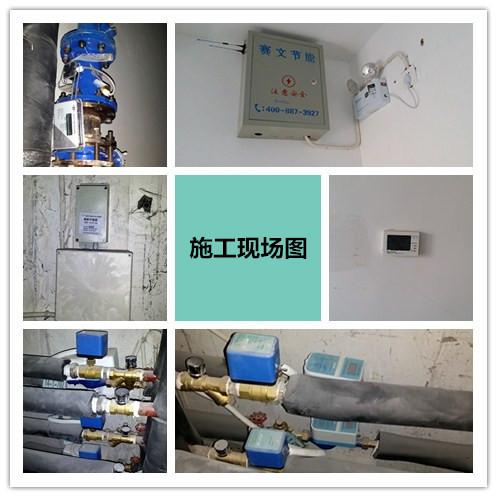

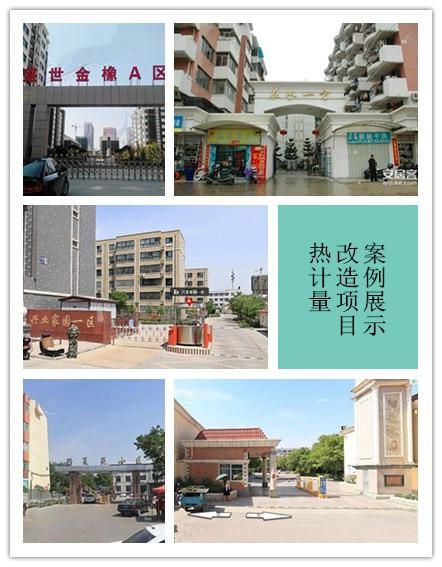

工程项目：在宁夏等地的热计量改造项目中，宁夏银川市大禹盛世金橡花园、兴业家园、满春家园、长庆燕鸽湖、长庆油田长庆小区、在水一方、银川市物业管理办公室以及宁夏中卫阳光花园等都都运用了赛文节能通断时间面积法热计量节能系统，总应用供热面积74.6632万平方米，总户数达7868户，共计安装楼栋热量表182块，目前新疆等地的相应项目正在实施中。
宁夏赛文节能股份有限公司是西北唯一一家在全国中小企业股份转让系统（“新三板”）上市的节能企业，国家高新技术企业，国家发改委及财政部首批备案的节能服务公司，国家工信部首批全国工业领域电力需求侧管理服务机构，公司集节能和环保技术研发、节能和环保产品研发制造和销售安装、节能技术咨询、节能项目（含工程）实施为一体，赛文节能在宁夏和北京两地共设有4个子公司且在银川设有生产加工基地，在北京、宁夏两地分别设有研发中心，在新疆设立分公司，其产品应用广泛，口碑甚佳。
