3000W-A垂直轴风力发电机，磁悬浮技术，风光互补系统，风力发电系统

手机扫描查看

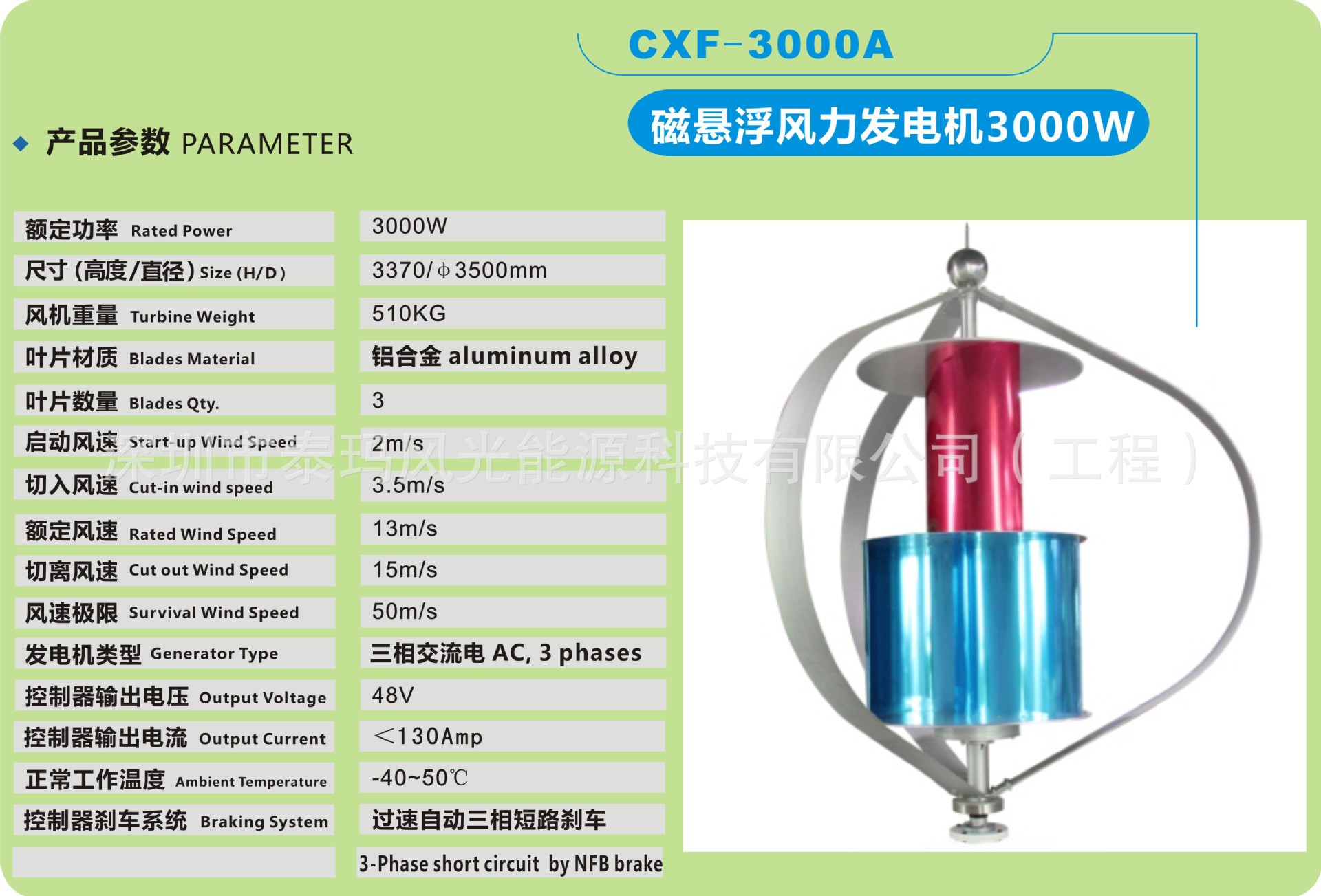

CXF-3000A风力发电机产品彩页

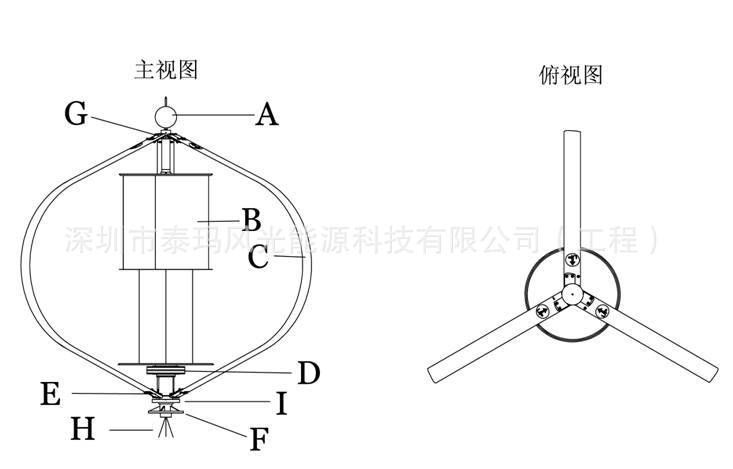

CXF-3000A风力发电机整体结构

序号

描述

A

避雷针

B

S形风筒

C

Φ形叶片

D

三相，直驱，密封，机电一体化的永磁电机

E

下叶片固定座

F

法兰盘

G

上叶片固定座

H

发电机三相电缆线

I

磁悬浮系统

CXF-3000A风力发电机的标准配件

代号

零件

数量

已装配

未装配

(1)

电镀铝合金叶片

3

(2)

避雷针

1

①②

内六角圆头螺栓（套）

36

1

上叶片固定座

1

2

S形风筒

1

3

垂直轴

1

4

永磁电机（PMG）

1

5

下叶片固定座

1

6

法兰盘

1

7

永磁电机的电缆线

3

CXF-3000A风力发电机的支杆法兰盘、支杆及底板

A

●此部分表示支杆法兰盘的尺寸，该法兰盘应焊接于支杆顶部以便与CXF-3000Ⅱ整机系统连接。

●法兰盘内径=Ø200

●法兰盘外径=Ø425

●10-M18 螺栓孔均布于Ø375MM的圆上(每两孔间夹角为36)

B

支杆尺寸:

●制作原材料:340mm×8mm 镀锌管

●支杆外径=340mm

●支杆内径=324mm

C

支杆底板尺寸 :

●800mm×800mm

●底板厚度=25mm

●8×Ø32螺栓孔均布于 700mm×700mm的正方形上

CXF-3000A风力发电机故障检修

现象

按下列顺序检查

原因及处理方法

风力机停转

1.检查控制器蓄电池充满指示灯

2.检查控制器手动风力机制动开关

3.检查控制器制动指示灯

4.检查风力机输出线三端彼此之间电阻

1.若亮起，则说明蓄电池充满，停机保护

2.若关闭，则将开关打开

3.若亮起，则说明风速过大，停机保护

4.若有一组或多组电阻小于0.4欧，说明风力机电缆短路，进行相应检修

无法充电

1.检查所有电缆及端子接触

2.是否长期无风无阳光

3.检查控制器太阳能输入端子电压

4.检查控制器风能输入端子彼此间交流电压

1.若存在电缆接触不良，则进行检修

2.若是，则耐心等待

3.若电压过低，说明电缆损坏或太阳能板损坏，进行相应维修或更换

4.若电压过低，或者三组电压不相等，说明风力机电机绕组或风力机输出电缆存在故障，进行相应检修
