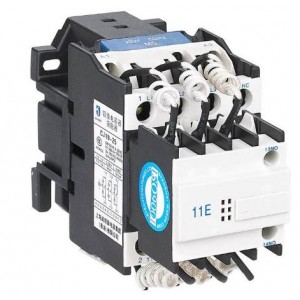

CJ19-43/02

手机扫描查看

CJ19-43/02切换电容器接触器适用范围
CJ19切换电容器接触器专用于投入切换低压并联电容器，广泛应用于交流50Hz或60Hz，电压至380V的无功率补偿设备中，接触器附有抑制涌流装置，能有效地减少合闸涌流对电容的冲击和减低开断瞬间的操作过电压，可代替原来由一只接触器和三只限流电抗器组成的切换装置，体积小，重量轻，通断能力强，安装方便。

CJ19-43/02结构特征0577保2788顺2628

1.CJ19系列切换电容器接触器为直动式双断点结构，触头系统分上下两层布置，上层有三对预充触头与切合电阻构成抑制涌流装置。当合闸时它先接通经数毫秒之后工作触头接通，预充触头中永久磁块在弹簧反作用下释放，断开切合电阻，使电容器正常工作，接触器内部电路连接见图。

2.12、18、20Kvar的接触器有两对辅助触头，30Kvar的接触器有三对辅助触头。

3.接触器接线端有绝缘罩覆盖，安全可靠。线圈接线端标有电压数据，可防止接错。12、18、20Kvar接触器可用螺钉安装，也可借底部的滑块扣装在35mm标准卡轨上。面罩上有一个可拆装的长方形白色小牌，用户可用它打印项目代号。

型号含义
CJ19—□□/□□
CJ19 ——切换电容器接触器
—□□ ——基本规格代号
/□□ ——辅助触头数
20表示常开，11表示一常开，一常闭
02表示两常闭（25A-43A）
21表示两常开一常闭，12表示一常开两常闭（63A-95A）
3、CJ19切换电容器接触器工作条件和安装条件:
周围空气温度为-5℃~+40℃，且24h内平均值不超过+35℃。
海拔：海拔不超过2000m. CJX2交流接触器‖LC1-D交流接触器‖锆鎕賕
大气条件：在+40℃时， 大气的相对湿度不超过50%；在较低温度下可允许有较高相对湿度，最湿月的月平最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，因温度变化在产品上发生的凝露的情况必须采取措施；锆鎕賕
污染等级：3级；
安装类别：III类；
安装条件：安装面与垂直面的倾斜度不大于±5°。
冲动振动：产品应安装和使用在无显著摇动和冲击、振动的地方。

外形及安装尺寸

该系列接触器除可用螺钉安装外，亦可采用标准卡轨快速嵌入方式安装。对CJ19-25、32、43接触器，卡轨宽度35mm，对CJ19-63、80、95接触器，卡轨宽度35mm或75mm。如果你希望了解CJ19切换电容器接触器的更多信息，如使用说明书，价格，维修保养等相关信息，请联系我们。
