让电芯不再“裸奔” 电池包生产流程
来源:绿色节能网
2018-08-27 21:16
        近日,2018年第三届亚太电池展(GBF.ASIA2018)在广州顺利举办,本次展会参展企业涵盖锂电池、超级电容、燃料电池、蓄电池、石墨烯以及电池材料、配件、设备等领域。东莞市天蓝智能装备有限公司(以下简称“天蓝智能”)隆重出席!

单个的电芯是不能使用的,只有将众多电芯组合在一起,再加上保护电路和保护壳,才能直接使用。这就是所谓的电池模组。

电池模组(module)是由众多电芯组成的。需要通过严格筛选,将一致性好的电芯按照精密设计组装成为模块化的电池模组,并加装单体电池监控与管理装置。另外,每一个模组都有自己固定的识别码,出现问题可以实现全过程的追溯。

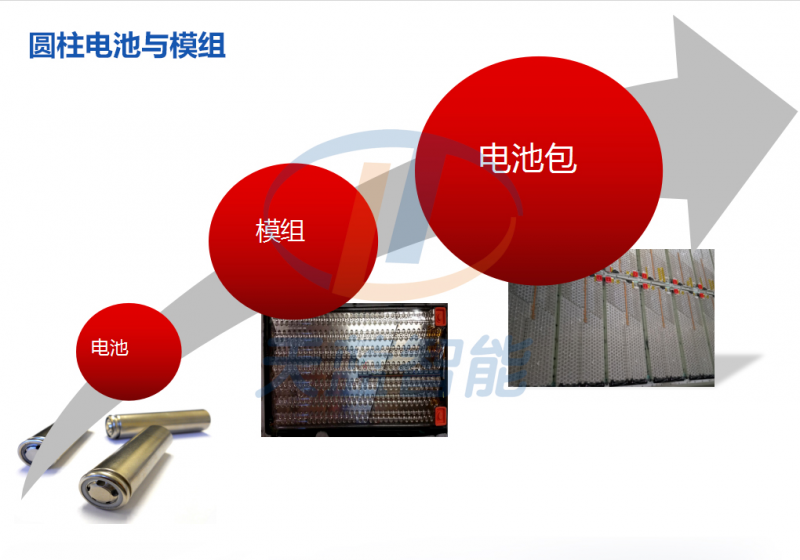

                         天蓝智能-圆柱电池/模组/电池包


                    天蓝智能-方形铝壳电池/模组/电池包


                     天蓝智能-软包电池/模组/电池包

从简单的一颗电芯到电池包的生产过程也是相当复杂,需要多道工序,一点不比电芯的制造过程简单。

上料

将电芯传送到制定位置,机械手自动抓取送入模组装配线。

给电芯洗个澡——等离子清洗工序

对每个电芯表面进行清洗。这里采用离子清洁,保证在过程中的污染物不附着在电芯底部。

为什么要采用等离子清洗技术?原因在于,等离子清洗技术是清洗方法中最为彻底的剥离式清洗方式,其最大优势在于清洗后无废液,最大特点是对金属、半导体、氧化物和大多数高分子材料等都能很好地处理,可实现整体和局部以及复杂结构的清洗。

将电芯组合起来——电芯涂胶

电芯组装前,需要表面涂胶。涂胶的作用除了固定作用之外,还能起到绝缘和散热的目的。高精度的涂胶设备以及机械手协作,可以以设定轨迹涂胶,同时实时监控涂胶质量,确保涂胶品质,进一步提升了每组不同电池模组的一致性。

给电芯建个家——端版与侧板的焊接

电池模组多采用铝制端板和侧板焊接而成,通过机器人进行层压和端板、侧板焊接处理。

线束隔离板装配

焊接监测系统准确定位焊接位置后,绑定线束隔离板物料条码至MES生产调度管理系统,生成单独的编码以便追溯。打码后通过机械手将线束隔离板自动装入模组。

完成电池的串并联——激光焊接

通过自动激光焊接,完成极柱与连接片的连接,实现电池串并联。

下线前的重要一关——下线测试

下线前对模组全性能检查,包括模组电压/电阻、电池单体电压、耐压测试、绝缘电阻测试。标准化的模组设计原理可以定制化匹配不同车型,每个模块还能够安装在车内最佳适合空间和预定位置。

每个电池包包含了若干电池单元,与连接器、控制器和冷却系统集成到一起,外覆铝壳包装。通过螺栓自动固紧,由电气连接器相连,即使发生故障,仅需更换单独的模组即可,不必更换整个电池组,维修工作量和危险性大大降低,更换模组仅需把冷却系统拆解,并不涉及其他构件。

天蓝智能,便是锂电设备的优秀品牌代表。天蓝智能的自动化模组pack装配线广泛应用于大型电池厂的模组/电池包生产装配中。

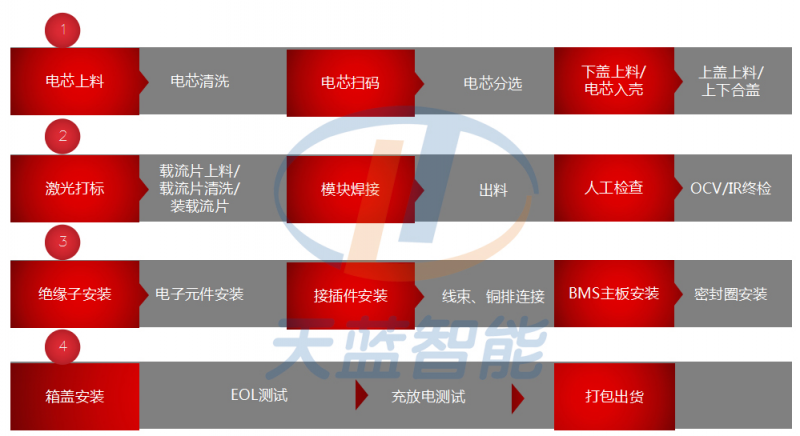

天蓝智能--圆柱动力电池模组pack工艺流程

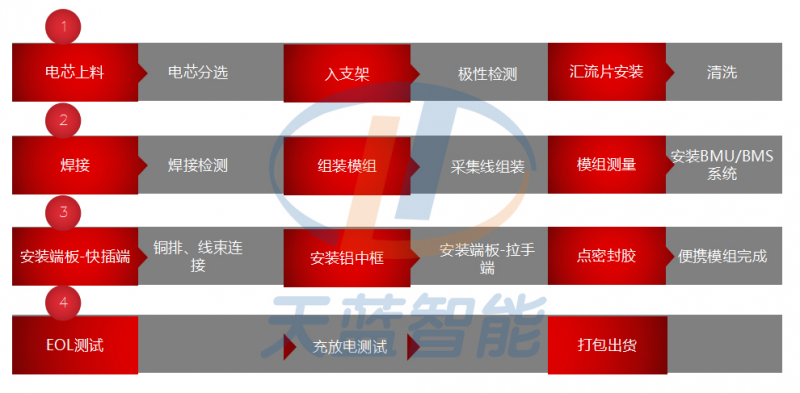

                天蓝智能--方形铝壳动力电池模组pack工艺流程


                 天蓝智能--软包动力电池模组pack工艺流程
