一、概述

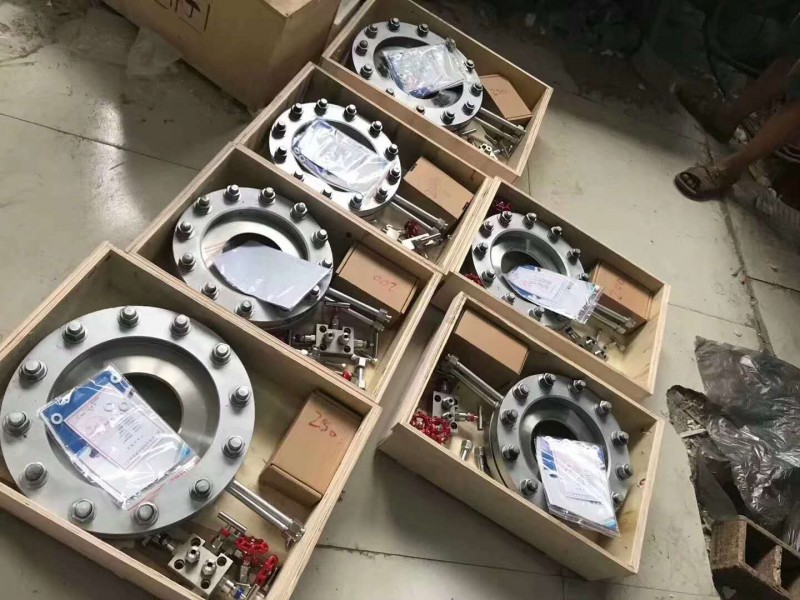

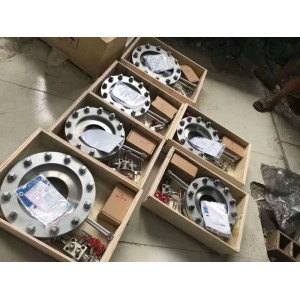

    MH- LG孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。有悠久的历史背景，各种试验数据齐全。结构简单，无可动部件、长期使用稳定可靠，精度高。有丰富的设计制造和应用经验。标准化程度高，线性好，可不必进行实流标定。孔板流量计有可靠的实验数据和完善的国际、国家标准GB2624-93。在国外和国内有着其固有的巨大市场，用户熟悉、数据完善；遵循国际标准计算与加工、使用灵活方便；国内目前流量测量中应用广泛的仍然是差压式流量计，据有关资料的估计占流量仪表总用量的75%-85%之间。它在蒸汽锅炉、石油、化工、钢铁、电力、水利、造纸、制药、食品和化纤等行业中被广泛使用。
    充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
    智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
二、特点
   孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
   孔板计算采用国际标准与加工
   孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
   标准型节流装置无须实流校准，即可投用。
   一体式孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。
智能型孔板流量计特点
    采用进口单晶硅智能差压传感器
    高精度，完善的自诊断功能
    智能孔板流量计智能孔板流量计其量程可自编程调整。
    智能孔板流量计可同时显示累计流量、瞬时流量、压力、温度。
    具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量程。
    配有多种通讯接口
    稳定性高
    量程范围宽、大于10：1
智能型孔板流量计技术指标
    高精度：±0.075%
    高稳定性：优于0.1%FS/年
    高静压：40MPa
    连续工作5年不需调校
    可忽略温度、静压影响
    抗高过压

主要技术参数

公称通径： DN20 – DN1000

依据国家标准GB/T2624-93进行设计制造

依据国家检定规程JJG 640-94进行出厂检定

基本精度： ±0.5%、±1%、±1.5%

流量范围： ≥ 1:15

公称压力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）

被测介质：饱和蒸气、过热蒸气、 水、空气、天然气、其它混合介质

被测介质温度：-10℃~+450℃

供电电源：XSJ智能流量积算仪220VAC， 流量变送器24VDC（由积算仪供电），

输出信号： 4-20mA DC或RS485通讯

性能： 本安型ibIICT5

LG法兰取压孔板流量计安装

可水平、垂直安装，应保证管内充满液体。

孔板流量计前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。

直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。

订货时请详细提供以下数据：

（1）被测介质 名称

（2）大、常用、小流量。

（3）工作压力、工作温度

（4）介质密度、粘度 （水，蒸汽，常用气体可以不提供）

（5）管道材质、内径、外径
三、选型

型号	型谱说明
MH	企标
	LG	流量节流装置
		代号	取压方式
		H	角接环室取压
		Z	角接钻孔取压
		F	法兰取压
		J	径距取压
			代号	节流装置说明
			K	标准孔板
				代号	公称压力
				-0.6	0.6
				-1.0	1.0
				-1.6	1.6
				-2.5	2.5
				-……	……
					代号	公称口径
					DN25	DN25
					DN32	DN32
					DN..	……
						代号	法兰材质
						C	碳钢
						P	不锈钢
						H	合金钢
							代号	介质
							1	液体
							2	气体
							3	蒸汽
								代号	附件
								N	不含附件
								F	配三阀组等
								I	配含F及变送器(附件根据介质、要求选配)
								DC	配含F及多参量变送器
								O	用户指定配置附件
