概述DF1151DP/GP远传差压/压力变送器通过安装在管道或容器上的远传装置来感受被测压力，该压力经毛细管内的灌充硅油（或其它液体）传递到变送器的主体，可避免被测介质直接和变送器的隔离膜片接触。适用于腐蚀性或粘性液体压力或液位的测量。电容式液位变送器是为汽车油箱、油罐车、铁路机车、容器上的远传装置的精确测量而量身定做的专用传感器仪表。整机无任何可动或弹性部件，耐冲击、安装方便、可靠性高、精度高、性能稳定；可安装在各种场合对汽油、柴油、液压油等油位进行准确的测量，也适用于各种非导电液体的测量。在现场条件特别恶劣，电磁干扰特别严重、搅拌特别厉害情况下测量导电介质也可以采用此类产品。

一、适用场合

1、 需要将高温介质与变送器隔离。

2、 对变送器敏感元件有腐蚀性作用。

3、 悬浮液体或高粘度介质。

4、 密封压力容器液位测量。

5、 更换被测介质需要严格净化测量头。

6、 测量头必须保持清洁卫生。

7、被测介质由于环境或流程温度变化而固化或结晶。

注意：真空场合不宜采用远传变送器

二、特点

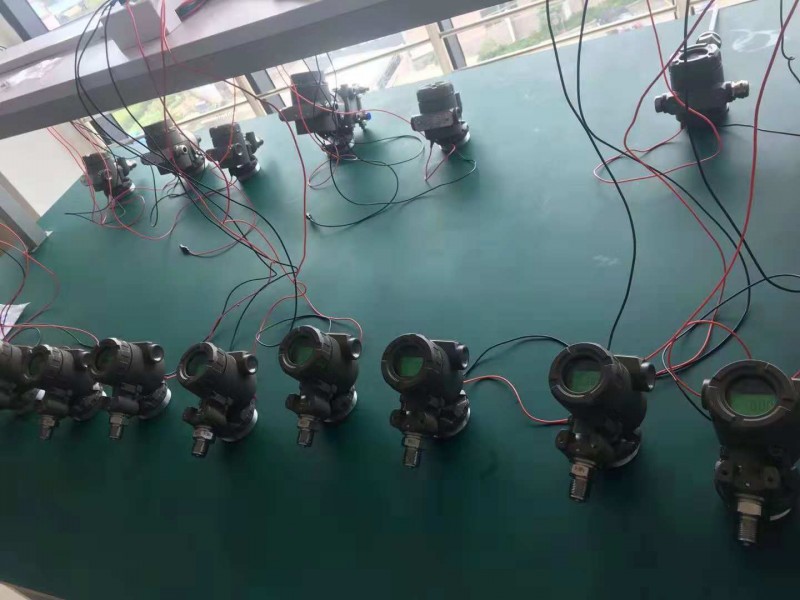

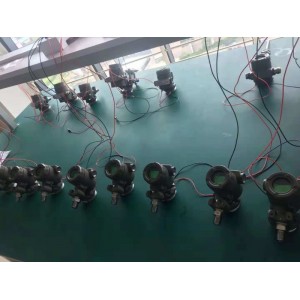

逐台进行模拟“在线运行”考核，保证变送器在极限环境温度、介质温度和工作压力(包括正压或真空)下，稳定而可靠地工作。

 采用“动态型面”远传膜片结构，超载后膜片不会受损；长期工作后精度不会发生变化。

 选用全熔焊和刚性密封结构的灌充系统，根除了漏油现象的发生。

 设计新颖的毛细管结合部件，使毛细管得到可靠的保护，在现场使用不易折断。

 品种、形式尺寸多样的远传装置，以及丰富的灌充液种类，可以满足各种不同场合的测量需要。

 可提供各种特殊需要产品，包括高温、高真空、快响应和接液膜片表面喷涂特氟隆涂层的远传差压/压力变送器。

三、 技术参数

 变送器的主体结构与差压、压力变送器相同，通用技术参数参照第11～12页。

 远传差压变送器的静压和远传压力变送器的工作压力还取决于选定法兰的规格。

 远传装置的工作温度，由所选择的灌充液种类确定。

技术参数

标准量程（mm）:50  100  200  300  500  700  1000  1500  2000  2500  3000  3500  4000 4500  5000

探头直径（mm）：￠16、￠12

技术指标

信号输出：4~20Ma 0~5VDC 0~10VDC

信号线规格：2线 3线 3线

供电电压：11~33VDC/18~33VDC精度（非线性、滞后、重复性）0.25%, 0.5%

零点温度漂移0.05%/10℃

灵敏度温度漂移0.05%/10℃

长期稳定性（1年）0.1%Span

耐压范围-0.1MPa－32MPa

探极耐温-50－250℃

介质兼容性与316 L不锈钢兼容的各种介质

防护等级IP65

材料：316L
