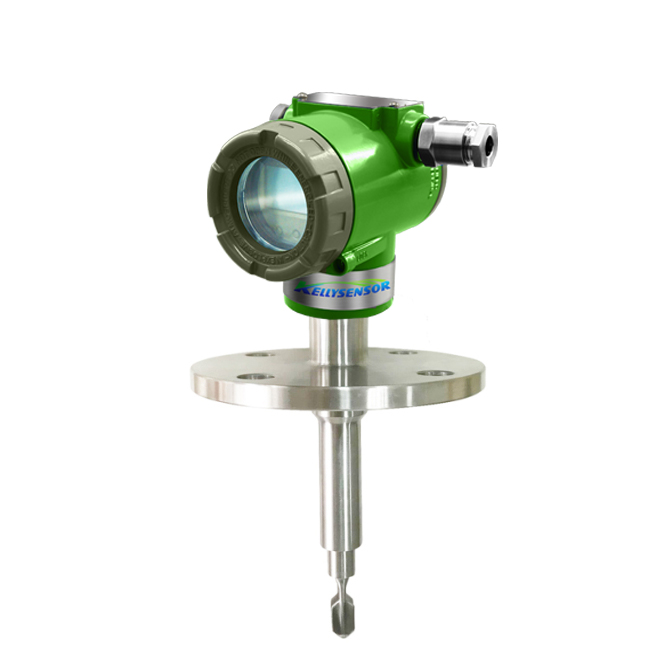

KDM280音叉密度计在线密度、浓度计,是使用声波频率信 号源对金属音叉进行激励,并使音叉处于中心频率下自由振动,此频率与接触液体的密度有着相联对应关系,因而通过对频率的分析可测量液体的密度,再进行温补可消除系统的温漂;而浓度则根据对应液体密度和浓度的关系式可计算出20℃温度下的浓 度值。KDM280音叉密度计用于测量罐体和管道中液体介质的密度。密度测量是产品生产工艺中重要的过程控制,音叉密度计可用作固含量或浓度值等其他质量控制参数的指示器。可满足用户对密度、浓度、固含量的多种测量要求。
注 意 事 项
■ 切勿用硬物碰触膜片,会导致隔离膜片损坏。
■ 安装前请仔细阅读产品使用说明书,并核对产品的相关信息。
■ 严格按照接线方式接线,否则会导致产品损坏和其他潜在故障,错误的使用,会导致危险和人身伤害。
产 品 规 格
功能规格
■ 测 量 原 理:音叉振动频率式
■ 输 出 信 号 :4~20mA DC/RS485 通讯
■ 电 源 电 压 :12~36VDC
■ 位 置 影 响:无
■ 响 应 时 间 :10ms
■ 静 压 影 响 :无
■ 负 压 影 响 :无
■ 稳 定 性:≤ 0.03% FS/ 年
■ 电 源 影 响 :< 0.005% FS/V
■ 饱和电流:上限 20.8mA 下限 3.8mA
■ 报警电流:上限 22.8mA 下限 3.6mA
(模式可设置)
■ 调整功能:零点、满量程点可从通过外壳顶部三按键进行就 地调整或者可利用组态软件进 行远程调整
■ 零点迁移:无需迁移,即插即用
■ 输出方式:线性输出
■ 工 作 温 度 :-10~120℃
■ 接 液 材 质 :316L/钛/HC/锆

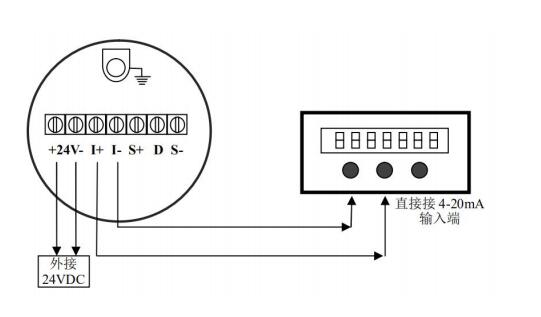

电气及通讯
信号端子设置在电气盒的一个独立舱内。在接线时,可拧下接线侧的表盖。按标示连接电源线24V及电流信号线。电流信号线最好不要与其它强电源线靠在一起或同放在一线槽中,也不要在强电场设备附近通过。音叉密/浓度计外壳接地。检查绝缘电阻时,电路检查应采用不大于 45V的电压,密/浓度计的最大输出电流不超过30mA.DC。

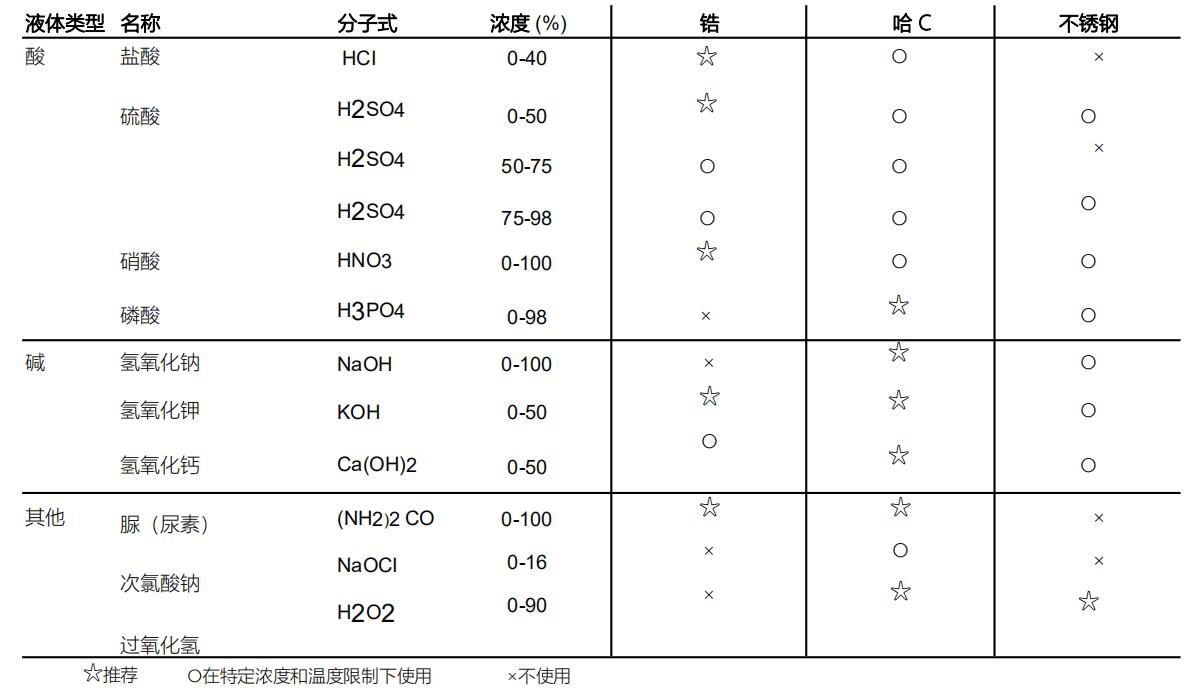

液 体 材 质 与 兼 容 性

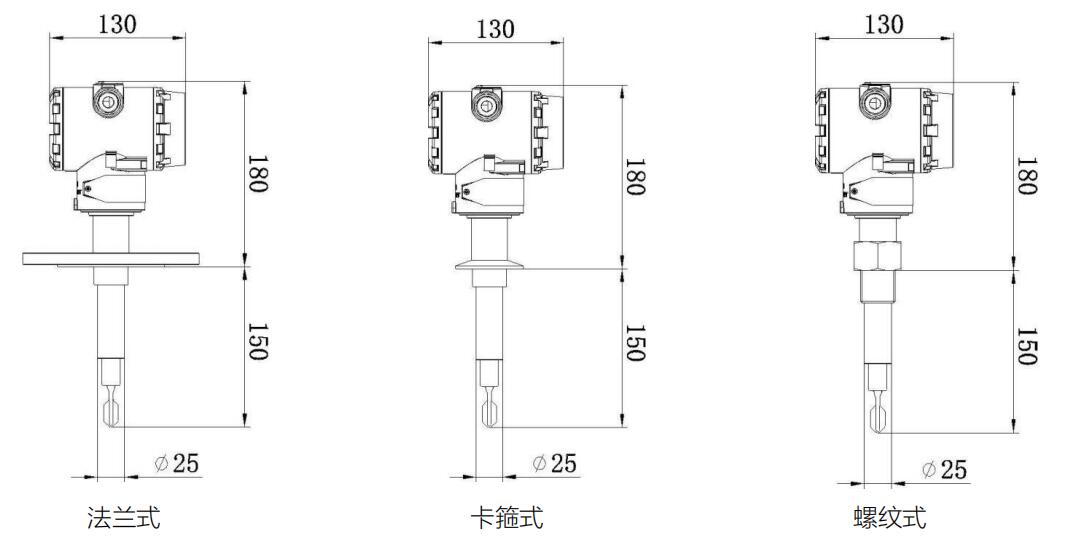

产 品 尺 寸 及 安 装 说 明

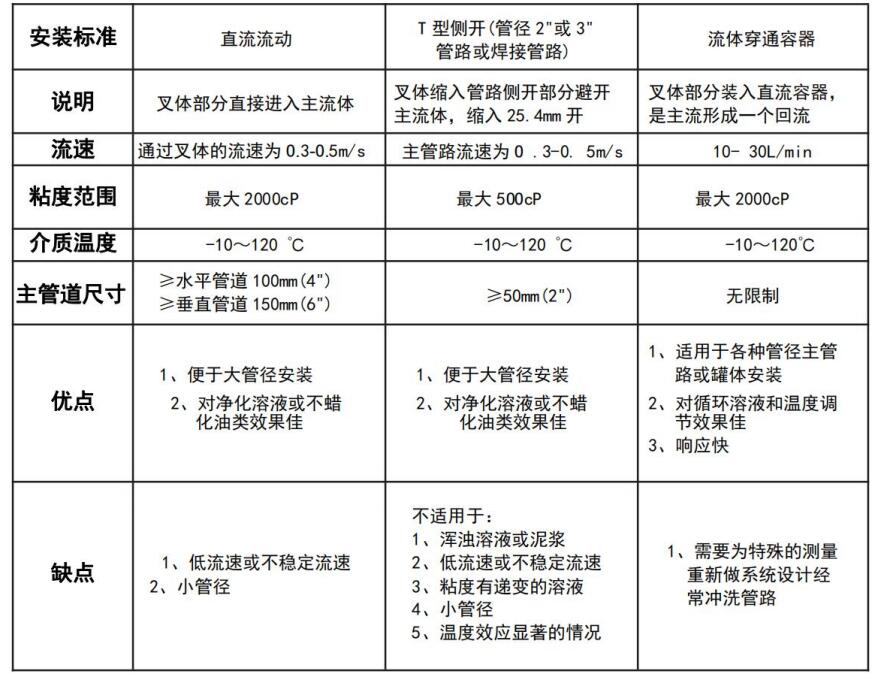

为了保证密度计能够测量准确和显示稳定,被测介质流速不得大于 1m/s,安装密度计的位置尽量远离泵,距离最好大于5m;当流速大于1m/s 时,采用扩径安装,流速每增加1m, 安装密度计的管路直径扩大1.5倍,仪表前需有≥600mm的直管段,仪表后需有≥300mm 的直管段,保证流体在流过叉体时处于层流状态。
