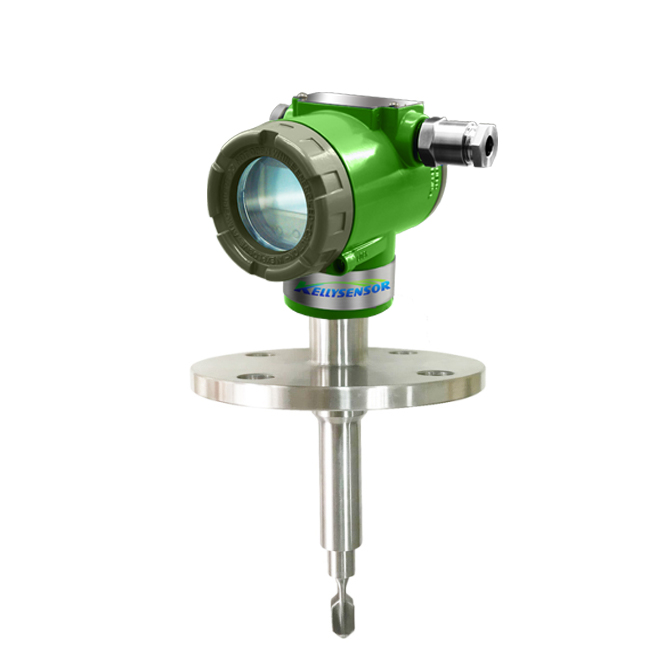

西安音叉密度计

KDM280音叉密度计在线密度、浓度计，是使用声波频率信 号源对金属音叉进行激励，并使音叉处于中心频率下自由振动，此频率与接触液体的密度有着相联对应关系，因而通过对频率的分析可测量液体的密度，再进行温补可消除系统的温漂；而浓度则根据对应液体密度和浓度的关系式可计算出20℃温度下的浓 度值。KDM280音叉密度计用于测量罐体和管道中液体介质的密度。密度测量是产品生产工艺中重要的过程控制，音叉密度计可用作固含量或浓度值等其他质量控制参数的指示器。可满足用户对密度、浓度、固含量的多种测量要求。

应 用 领 域

■ 石油/ 石化/化工与节流装置配套，提供精确的密度测量和控制。精确测量管道和贮罐内的介质密度。

■ 制糖业与酿酒业榨取果汁、糖浆、葡萄汁、酸 橙汁密度、酒精GL度、糖蜜、己烷/乙醇界面等。

■ 奶制品业炼乳、乳糖、乳酪、干乳酪、乳酸等。

■ 采矿煤、钾碱、盐水、磷酸盐、钙化合物、石灰石、铜、金等。

■ 炼油润滑油、芳香剂、燃油、植物油 等。

■ 食品加工番茄汁、葡萄汁、柠檬汁、番茄酱、糖蜜、植物油、果糖浆、果 冻、果酱等

■ 纸浆与造纸业黑浆、绿浆、纸浆清洗、蒸发器、苛性碱等

■ 饮料加工啤酒、软饮料、果酒、速溶咖 啡、麦芽等

■ 化工烧碱、酸、尿素、清洁剂、聚合 物密度、乙二醇、氯化钠、氢氧化钠等，润滑油、芳香剂、燃油、植物油等。

产 品 规 格

功能规格

■ 测 量 原 理：音叉振动频率式

■ 输 出 信 号 ：4~20mA DC/RS485 通讯

■ 电 源 电 压 ：12~36VDC

■ 位 置 影 响：无

■ 响 应 时 间 ：10ms

■ 静 压 影 响 ：无

■ 负 压 影 响 ：无

■ 稳 定 性：≤ 0.03％ FS/ 年

■ 电 源 影 响 ：＜ 0.005％ FS/V

■ 饱和电流：上限 20.8mA 下限 3.8mA

■ 报警电流：上限 22.8mA 下限 3.6mA

（模式可设置）

■ 调整功能：零点、满量程点可从通过外壳顶部三按键进行就 地调整或者可利用组态软件进 行远程调整

■ 零点迁移：无需迁移，即插即用

■ 输出方式：线性输出

■ 工 作 温 度 ：-10~120℃

■ 接 液 材 质 ：316L/钛/HC/锆

电气及通讯

信号端子设置在电气盒的一个独立舱内。在接线时，可拧下接线侧的表盖。按标示连接电源线24V及电流信号线。电流信号线最好不要与其它强电源线靠在一起或同放在一线槽中，也不要在强电场设备附近通过。音叉密/浓度计外壳接地。检查绝缘电阻时，电路检查应采用不大于 45V的电压，密/浓度计的最大输出电流不超过30mA.DC。

液 体 材 质 与 兼 容 性

产 品 尺 寸 及 安 装 说 明

为了保证密度计能够测量准确和显示稳定，被测介质流速不得大于 1m/s，安装密度计的位置尽量远离泵，距离最好大于5m；当流速大于1m/s 时，采用扩径安装，流速每增加1m, 安装密度计的管路直径扩大1.5倍，仪表前需有≥600mm的直管段，仪表后需有≥300mm 的直管段，保证流体在流过叉体时处于层流状态。
