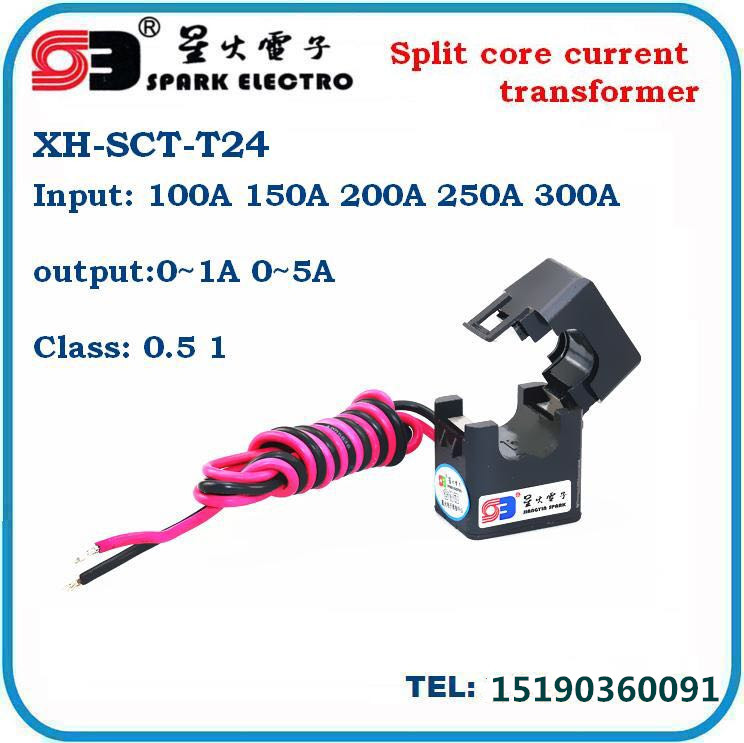

SCT-0024型开合式互感器
|
一、技术指标： 1、额定电压：0.66KV； 2、绝缘电压：2KV； 3、额定频率：50HZ或60HZ； 4、环境温度：-15℃至+40℃； 5、阻燃特性：符合UL94-V0； 6、认证：CE、ETL。 |
二、产品特点： 1、安装、拆卸方便； 2、内置稳压器件，无二次高压危险； 3、额定电流下可以选择mA级电流输出或者安全电压0.333V输出； 4、有两种铁芯可选，性能特点见性能曲线图。 |
三、图片
（单位mm）：
|
|
|
四、参数列表：
1、输出mA
|
产品规格 |
输入电流（A） |
最大电流（A） |
匝比（T） |
负载（Ω） |
|
SCT0024-200/66.6mA |
10A-200A |
200 |
3000 |
100 |
2、输出5A
|
产品规格 |
输入电流（A） |
输出电流（A） |
过载电流（A） |
留线长度 |
非线性度误差（5%-120%） |
|
|
F(I)% |
δ(I)° |
|||||
|
SCT0024-100A/5A |
100 |
5 |
160 |
2.5平方/1米 |
≤1.5% |
≤1.5° |
|
SCT0024-150A/5A |
150 |
5 |
240 |
2.5平方/1米 |
≤1% |
≤1° |
|
SCT0024-200A/5A |
200 |
5 |
320 |
2.5平方/1米 |
≤1% |
≤0.5° |
|
SCT0024-250A/5A |
250 |
5 |
420 |
2.5平方/1米 |
≤1% |
≤0.5° |
3、输出1A
|
产品规格 |
输入电流（A） |
输出电流（A） |
过载电流（A） |
留线长度 |
非线性度误差（5%-120%） |
|
|
F(I)% |
δ(I)° |
|||||
|
SCT0024-100A/1A |
100 |
1 |
300 |
1.5平方/2.5米 |
≤1.5% |
≤0.5° |
|
SCT0024-200A/1A |
200 |
1 |
600 |
1.5平方/2.5米 |
≤1% |
≤0.5° |
|
SCT0024-300A/1A |
300 |
1 |
800 |
1.5平方/2.5米 |
≤0.5% |
≤0.2° |
