供应改造用开启式开合式组合式开口式电流互感器详细介绍

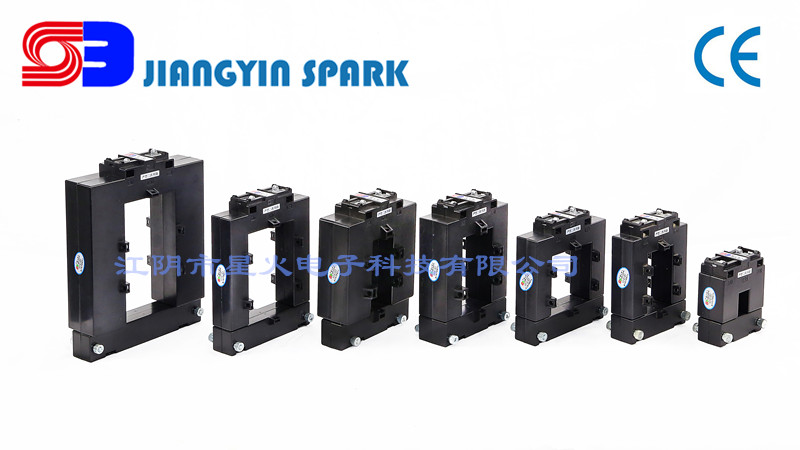

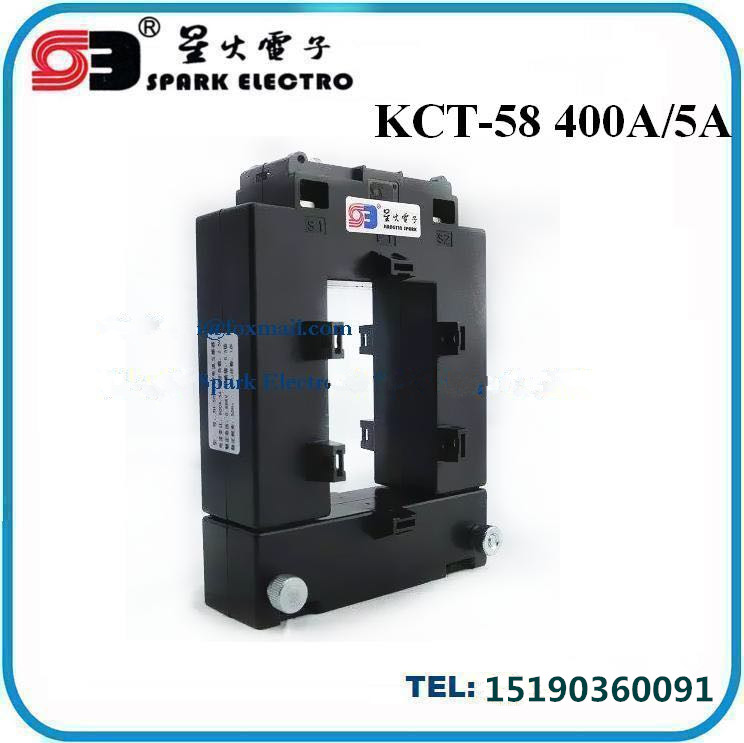

工程改造用开合式开启式开口式电流互感器、开口尺寸160x80系列、额定二次输出1A 5A型

开口规格主要适用于工业中城网、农网改造项目，改装线路时可随意安装在线路的任何地方，而不用重新布线，安装方便，可带电操作，不影响客户正常用电，为用户改造项目节省人力、物力、财力，提高效率。

  功能和技术参数：
         开口式电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。
     用于采集低压过载、短路信号，与保护继电器配套使用，一次测量范围300-5000A，二次输出5A、1A，主要准确级有：5P10。

 符合标准
 产品符合国标GB1208-2006
 技术指标
 l     保护CT一次电流300-5000A，二次电流5A，1A
 l     额定工作电压AC0.66kV（等效AC0.69kV，GB/T156-2007）
 l     额定频率50-60Hz
 l     环境温度-30℃~70℃，耐温120℃
 l     海拔高度≤3000m
 l     工频耐压3000V/1min 50Hz
 l        用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所
 选型说明
 l     根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔

    产品极性表示为：一次接线标志P1、P2，相应二次接线标志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
 l     测量仪表接于S1、S2端上，此时所接回路的总负荷不应超过互感器的额定负荷，当安装仪表位置与电流互感器相距甚远或回路负载较大时，应优先选用二次电流为1A

开口尺寸30x20系列  额定输入电流：1000A  2000A  2500A 3000A  3500A 4000A  5000A额定输出电流：1 A   5A（可选） 精度等级0.5级  1级
