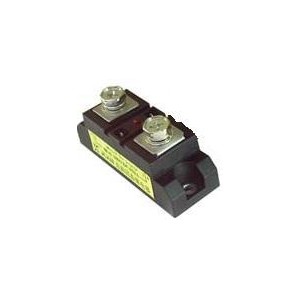

电机制动型固态继电器
一、产品描述：
1、输入与输出回路之间光隔离。
2、发光二极管指示工作状态。
3、控制信号与TTL逻辑接口。
4、可控硅全波输出运转. 半波输出制动。
5、运转.制动切换时,延时.互锁。
6、无噪声.无火花. 工作稳定可靠。
7、产品主要用于各种中.小型三相电机频繁启动制动的各种设备。
二、技术参数：
|
型 号 |
单相制动(JGT16) |
三相制动(JGT31) |
|
|
性 |
输入电源电压 |
240V 440V |
440V 660V |
|
最大输出电流 |
10 ~ 120 A |
||
|
通态电压 |
≤1.8 V |
||
|
控制电源 |
12 - 24 VDC |
||
|
控制电流 |
≤30 mA |
||
|
切换控制信号 |
公共接零(低电位) |
||
|
互锁延时时间 |
≤0.5 S |
||
|
断态电压 |
≥900V |
≥1200V ≥1400V |
|
|
隔离电压 |
≥2000 V |
||
|
绝缘电阻 |
≥100 MΩ |
||
|
绝缘电压 |
≥2000 V |
||
|
工作温度 |
-20～75 ℃ |
||
|
负载电流安全系数 |
≤1KW:按额定电流的2.5－3倍,＞2KW:按额定电流的3-5倍 |
||
|
外形尺寸.(代号) |
105×74×41 mm3(J-3) |
||
