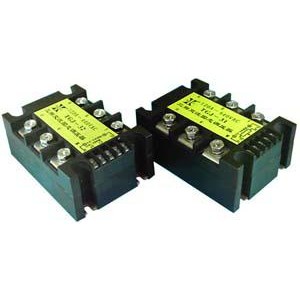

一、产品说明

1、输入与输出回路之间光隔离。

2、控制信号与TTL逻辑接口。

3、单向可控硅反并联输出，零电压开启，零电流关断。

4、环氧树脂封装一体，抗震防腐，工作可靠。

5、产品主要用于电网高频干扰强的地区，或设备自身产生的高频辐射干扰的电器设备。如工业电炉、电热烘箱、橡塑机械设备及电力无功补偿、电源开关等要求较高的设备。

二、技术参数

1、控制电压：3～32 VDC

2、控制电流：≤25 mA

3、启动电流：≥ 6 mA

4、关闭电压：≤1.5 VDC

5、通断时间：≤15 mS

6、负载电压：24～440VAC

7、最大负载电流：10A、90A、100A

8、通态压降：≤1.5V、1.7V、1.7V

9、断态电压：≥ 800V

10、断态电压上升率：≥500V/μS

11、隔离电压：≥ 2500 V

12、绝缘电压：≥ 2500 V

13、绝缘电阻：≥ 100 MΩ

14、工作温度：－20 ～ 75 ℃

15、电源频率：50/60 HZ

16、散热条件：10A配散热器,≥90A再加风扇强冷

17、负载电流安全系数：阻性负载取50-60%

18、外形尺寸(代号)：58×45×22 mm3
