沃利克中心传动刮泥机 中心传动刮泥机设计说明

手机扫描查看

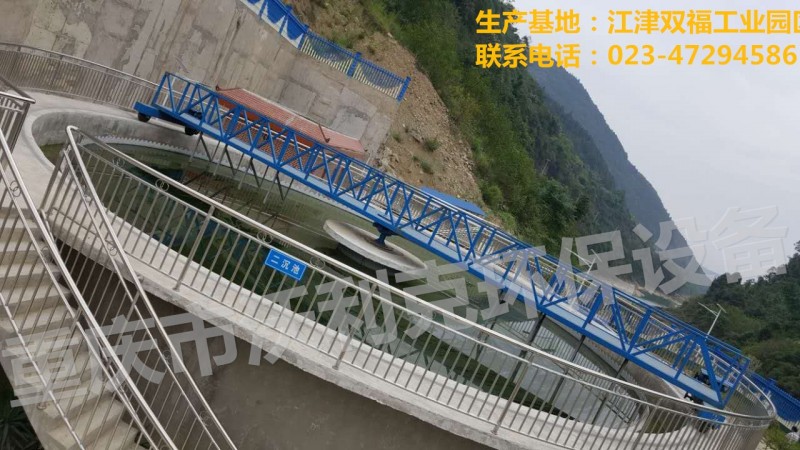

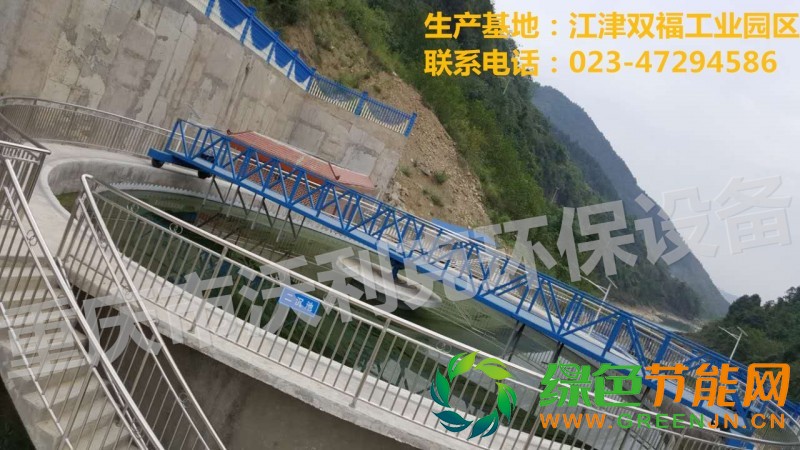

重庆沃利克中心传动刮泥机

中心传动刮泥机原水经中心配水筒布水后呈辐射流向池子周边溢水槽，随着流速的降低，水体中的悬浮物被分离而沉降
于池底，上清液通过溢流堰板由出水槽排出池外

工作原理
通过减速驱动和悬挂式组件的传动，由刮板将污泥刮集到中心集泥槽，依靠静水压力或泵排出池外。采用中间进水和排
泥，周边排水，保证水流均匀。利用液位差自吸式排泥，有浮渣刮集排除装置和过载保护装置。

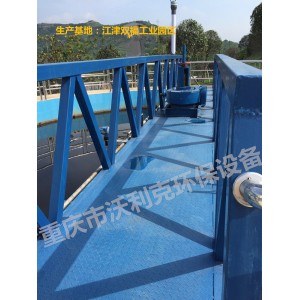

中心传动刮泥机主要有减速驱动机构、传动立轴、刮臂、水下轴承及集泥槽刮板等部件组成，整台刮泥机的荷载都作用
在固定横跨池径的工作桥中心。
原水经中心配水筒布水后呈辐射流向池子周边溢水槽，随着流速的降低，水体中的悬浮物被分离而沉降于池底，上清液
通过溢流堰板由出水槽排出池外。通过减速驱动和悬挂式组件的传动，由刮板将污泥刮集到中心集泥槽，依靠静水压力
或泵排出池外。采用中间进水和排泥，周边排水，保证水流均匀。利用液位差自吸式排泥，有浮渣刮集排除装置和过载
保护装置；

特点
1、传动部分采用电气和机械双重过载保护，运行更加安全可靠。
2、水下部分采用不锈钢，耐腐蚀使用寿命长。

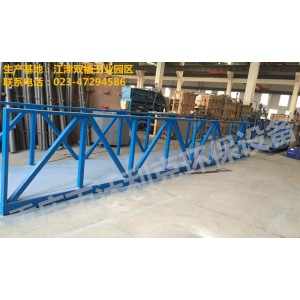

3 结构简单，重量轻：由于采用桁架结构，比传统机构重量大大减轻。
4 维护简单、方便，运行费用低。
5 新型的传动机构，减速机采用摆线针轮减速机，安装方便、结构简单紧凑、效率高。
6 电气元件均采用户外型，安全可靠，可随机控制或远程控制。
7 可按用户特定尺寸制造，与水接触的部件亦可用不锈钢制作。

主要结构
本中心传动刮泥机主要由驱动装置、主轴、栏杆、钢梁、竖向栅条、支撑、刮泥板、溢流堰板、拉杆、小刮刀、水下轴
承、稳流筒、电控箱等部件组组成。

应用领域
本中心传动刮泥机可广泛应用于城市、化工、轻纺、冶金等行业的污水处理工程中。其结构合理、效率高、操作维修方
便，是一种较理想的污水处理工程配套

折叠主要性能
(1)池底刮泥，驱动装置采用减速驱动机构传动，结构紧凑，机械效率高;
(2)斜交型刮泥板，连续性好、集泥的效率高;不锈钢刮泥板底下再安装刮泥橡胶板，保证刮泥干净，不会有浮泥现象发
生。
(3)池底坡比1:10，刮泥时污泥阻力可忽略不计。
(4)主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。主梁也可以直接使用混凝土浇筑，投资
更节省。
(5)操作简单，可实现远程控制。

结构形式
BYZXN型中心传动浓缩(刮泥)机主要有减速驱动机构、传动立轴、刮臂、浓缩栅条及集泥槽刮板等部件组成。整台浓缩
机的荷载都作用在固定横跨池径的工作桥中心。

设备的调试与运行
1开机前的准备工作：应检查减速机是否加油至正常油位，运行部位是否有异物卡住水面上不应有木块等异物，以免运行
中出现故障。
2接通电机电源，检查正反转向。
3减速机内机油使用一个月后，需换油一次，以后每年只需换一次油。
4、设备运行过程中应经常注意运行是否正常。发现问题应及 时停止运行，进行检查。
5、在括渣机工作时严禁将手放在轨道上。
