主要结构及工作原理

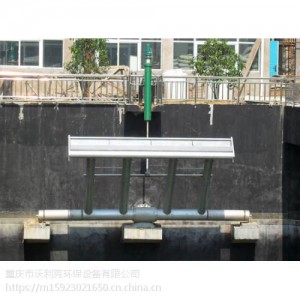

旋转式滗水器由传动机构、传动螺旋推杆、滗水槽、支撑管、出水主管、水下滑动支承等部件组成。
设备的可靠性及耐久性
1、设备无故障工作时间不少于20000小时以上。
2、设备每年检修一次，减速机、轴承使用年限不少于10年，电器装置不少于3年。
3、整机使用年限不少于30年

设备的防腐
1、不锈钢部件制作后对其表面进行酸洗钝化处理。
2、铸铁件除锈Sa2.5级标准。
3、涂底漆，中间漆，面漆，漆膜总厚度不低于200μm。
4、包装前对机加工面按GB4879标准要求做防腐处理。
5、运输过程、安装过程中涂层破损，严格按照涂装工艺进行修复。

供货范围
·整机供货，包括：传动机构、滗水槽、支撑管、出水主管、水下滑动支承、紧固件
·电控箱（含变频调速器）

性能特点：
1、智能滗水，越接近污泥，滗水速度越慢，出水水质好；
2、设有双层限位开关和安全报警装置，保证设备具有较大的安全性；
3、适应性强：通过内部参数设定和调整变频器相关参数，即可相应改变滗水器的运行速度和运动范围，适应不同水质水
量要求；
4、行程控制机构全部置于防护罩内，不受风雨的侵蚀；
5、密封旋转接头，转动灵活，密封性好，不用排水即可更换密封圈；
6、电动头结构简单，易于拆卸和维修；
7、设置手动、全自动、上位机控制等方式，便于操作管理；
8、水下部件全部采用不锈钢，不需养护，驱动和控制设备维修方便；
9、整个滗水器具有坚固的支架，可以承受工作时遇到的各种压力；
10、滗水器采用分体结构，便于运输和安装
11、结构精巧，外形美观，节省安装空间；

工作原理 
1、设备主体采用三点旋转支撑各个部件配合紧凑、运转平稳。 
2、浮筒采用浮动设计能根据池内水位不断变化而始终保持浮筒挡渣面与水位持平达到挡渣的效果。 
3、设备动力采用液压站带动液压推杆作匀速直线运动在设备运行时能保证滗水槽连续、均匀地滗水。 
4、设备运行时滗水速度均匀、滗水槽内无污泥滞留、水面平稳无波动、主体动力无噪音。 
5、水下旋转部分采用机械密封装置能保证滗水器旋转部分长期运转而不漏水
6、机械传动部分采用高压液压推杆有效地保证滗水速度的稳定并提供足够的推力液压推杆内部配置多级保护能保证
设备长期运行而不至损坏
