卡套内螺纹穿板接头的参数是：
公称压力：0.6Mpa~80Mpa 适用温度：≤780℃
用介质：油﹑水﹑气等非腐蚀性或有腐蚀性介质。
产品选料：全部锻造管件热处理。
配 管：￠3～￠45的普通级精度管
连接口尺寸：1/8、1/4”、3/8、1/2”、3/4”、1”、11/2”、Φ3、Φ6、Φ8、Φ12~Φ45
尺寸范围从 1/16" 至 2" 或 2 mm 至 50 mm。

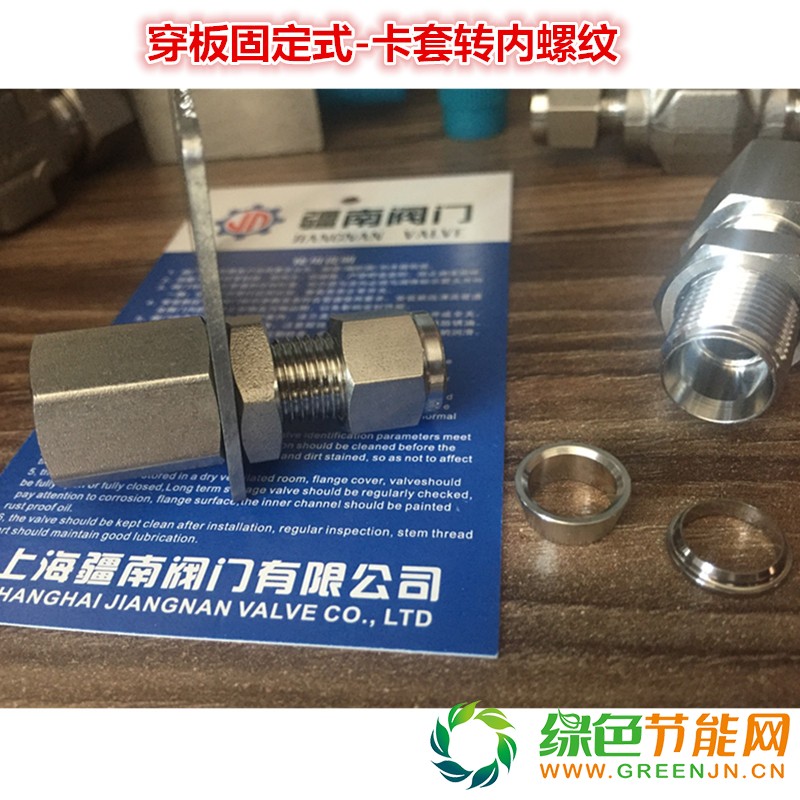

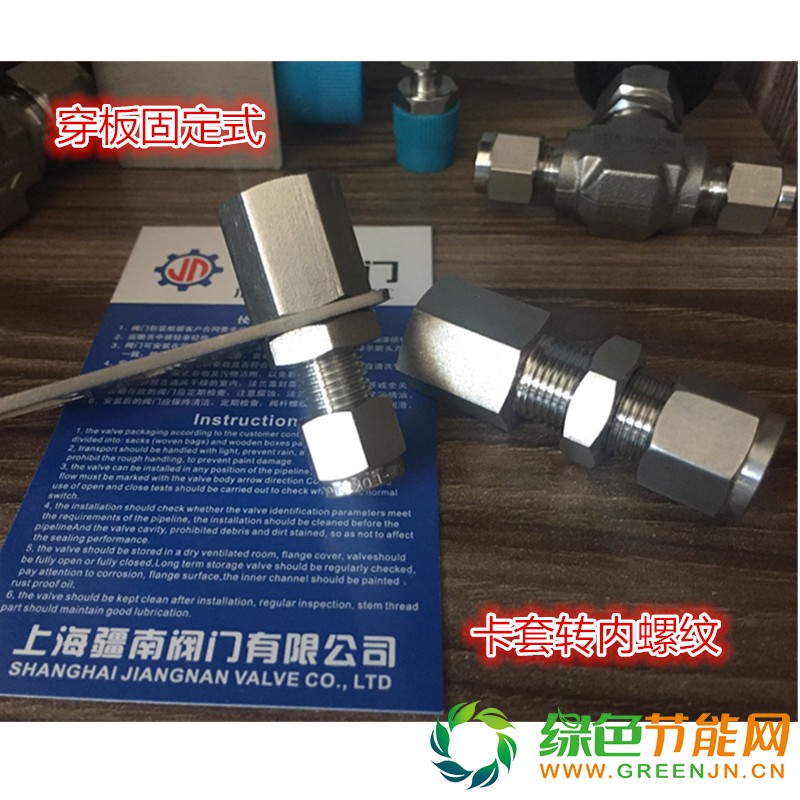

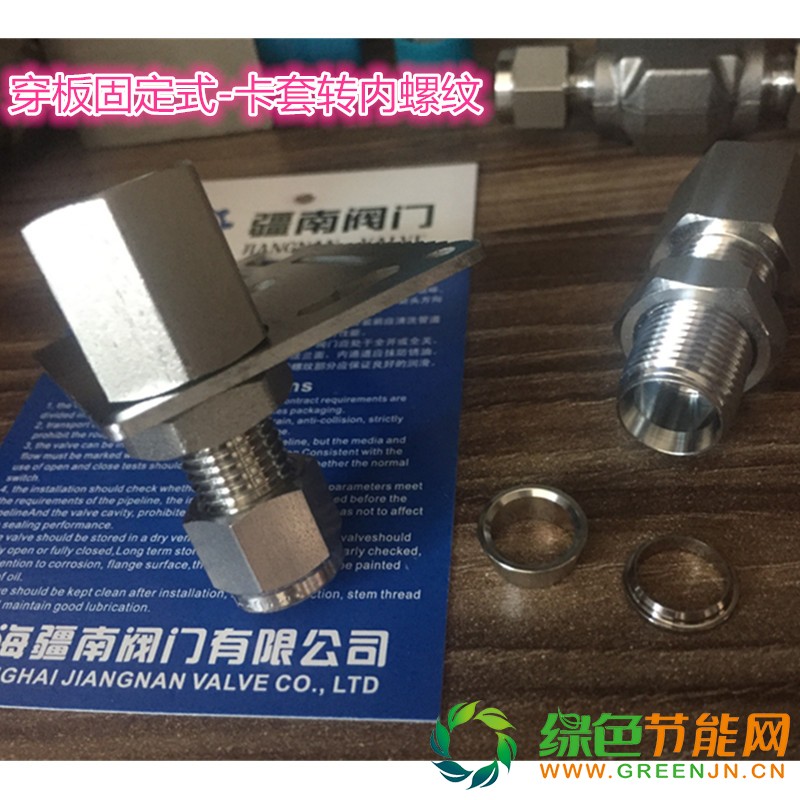

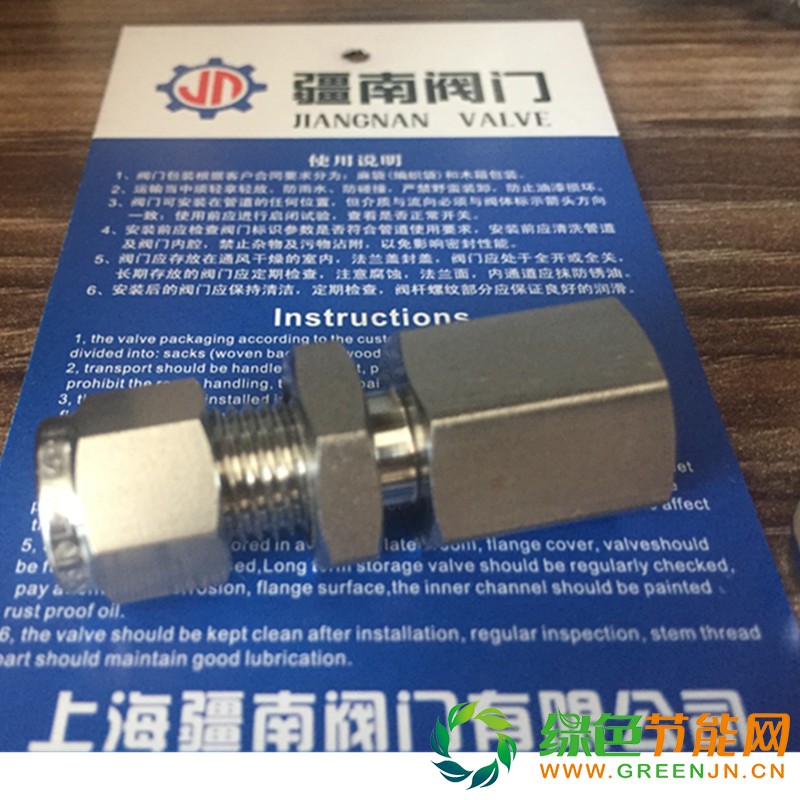

1/4NPT-3/8卡套穿板接头 实物图展示效果：
1/4NPT-3/8卡套穿板接头具体操作步骤分以下几步
1， 锯下合适长度的无缝钢卡套仪表管，去除端口处毛刺。管子端面要与轴线垂直，角度公差不大于0.5°。如果管子需要折弯，则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。
2， 把螺母和卡套套在无缝钢管上。注意螺母和卡套的方向，不要装反了。
3， 在预装配接头体螺纹和卡套上涂上润滑油，把管子插入接头体， （管子一定要插到底）用手旋紧螺母。
4， 拧紧螺母直至卡套卡住管子，这个转折点可以通过拧紧力矩的增加感觉到(压力点)。
5， 达到压力点后，再将压紧螺母拧紧1/2圈。
6 ，将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套端面的空间。卡套可以稍旋转，但不能轴向推移。
7， 最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止.接着再拧紧1/2圈安装完毕。
