1/4卡套穿板式接头主要用途有那些呢？卡套穿板接头主要起到的作用是可以通过旋转接头上六角螺母来夹住扳，从而起到一个固定作用。假如咱们管路上的设备经常处于颠簸，震动或者容易变形的情况，那咱们就可以旋转穿板式接头了。
卡套穿板接头转内螺纹使用方法是什么呢？
1/4卡套穿板式接头具体操作步骤分以下几步
1， 锯下合适长度的无缝钢管，去除端口处毛刺。管子端面要与轴线垂直，角度公差不大于0.5°。如果管子需要折弯，则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。
2， 把螺母和卡套套在无缝钢管上。注意螺母和卡套的方向，不要装反了。
3， 在预装配接头体螺纹和卡套上涂上润滑油，把管子插入接头体， （管子一定要插到底）用手旋紧螺母。
4， 拧紧螺母直至卡套卡住管子，这个转折点可以通过拧紧力矩的增加感觉到(压力点)。
5， 达到压力点后，再将压紧螺母拧紧1/2圈。
6 ，将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套端面的空间。卡套可以稍旋转，但不能轴向推移。
7， 最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止.接着再拧紧1/2圈安装完毕。
1/4卡套穿板式接头参数：
公称压力：0.6Mpa~80Mpa 适用温度：≤780℃
用介质：油﹑水﹑气等非腐蚀性或有腐蚀性介质。
产品选料：全部锻造管件热处理。
配 管：￠3～￠45的普通级精度管
连接口尺寸：1/8、1/4”、3/8、1/2”、3/4”、1”、11/2”、Φ3、Φ6、Φ8、Φ12~Φ45
尺寸范围从 1/16" 至 2" 或 2 mm 至 50 mm。

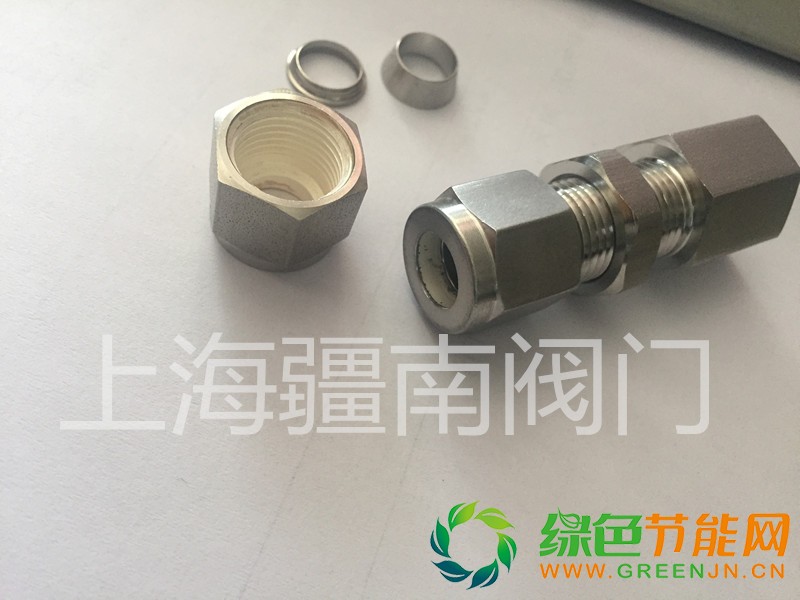

1/4卡套穿板式接头实物展现：
使用卡套接头，卡套终端接头，您需要预备的工具有割管器，毛刺去除器，弯管器。这是装配卡套穿板接头时具备的具备工具。
