点击下图片即可查看大图

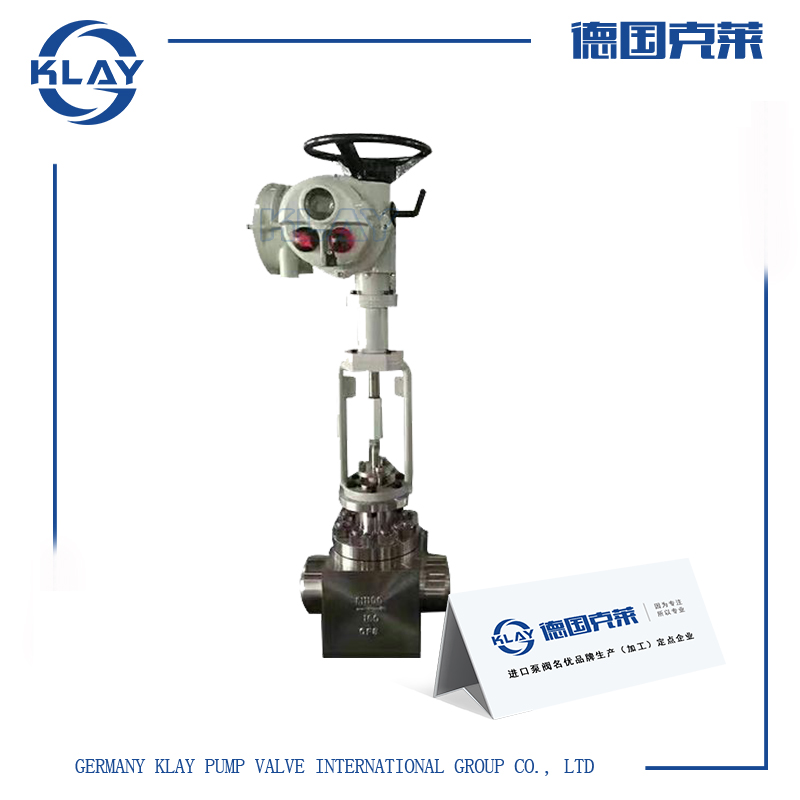

一、进口电动小流量调节阀产品详情
调节机构采用了新型的小流量低流阻单座阀。它结构紧凑，流道通畅，具有流量特性精确、可调范围大、阀座泄漏量微小等特点。控制气体、液体、蒸汽等介质，适用于对泄漏量有严格要求的场合。
二、进口电动小流量调节阀技术参数
阀体部分：| 阀体型式： | 直通锻造阀体 |
| 公称通径： | DN5、8、10、15、20、25mm |
| 公称压力： | PN 1.6、2.5、4.0、6.4、10、16、20、32 Mpa |
| CLASS 150、300、 600、900、1500 Lb | |
| JIS 10K、20K、30K、40K | |
| 连接方式： | 螺纹：NPT、PT（适用于 1”以下） |
| 焊接：SW、BW | |
| 法兰距： | 符合IEC 534 |
| 阀盖形式： | 阀体一体型 |
| 填 料： | V型聚四氟乙烯、柔性石墨填料等 |
| 密封垫： | 金属夹石墨密封垫、聚四氟乙烯垫 |
| 执行机构： | 气动：多弹簧执行机构 |
| 电动：KLAY系列 |
| 阀芯型式： | 单座柱塞 |
| 流量特性： | 等百分比、线性 、快开 |
| 内件材质： | 标准材质组合及使用温度、压力范围请参阅附录 |
| 阀体 | 型式 | 直通 | 阀盖 | 型式 | 阀体一体型 |
| 材质 | WCB、WC9、304、316等 | 材质 | WCB、WC9、304、316等 | ||
| 阀芯 | 特性 | 直线、等百分比、快开 | 填料 | “V”型PTFE、柔性石墨 | |
| 材质 | 304、304+STL/PTFE、316、316+STL/PTFE | ||||
| 执行器 | 气动:见表5 | ||||
| 电动:见表5 | |||||
| 定位器 | 电气阀门定位器、智能型数字定位器 | ||||
| 附件 | 电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等 | ||||
三、进口电动小流量调节阀工作原理
采用锻造阀体锻制而成，易做成高压。阀芯尺寸可从加工差等0.15-15mm，可适应各种不同流量要求的工况。小流量调节阀配由进口技术的KLAY系列电子式电动执行器，电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转，实现对流量等参数的调节。
四、进口电动小流量调节阀性能特点
体积小、重量轻、性能高、用于微小流量的精确控制。例如在精密化工，科研机构中使用其来对流量及压力等进行精密的微控。阀体的设计压力可达32MPa。可选择多弹簧气动簿膜机构或电动执行机构等。
五、进口电动小流量调节阀外形尺寸
| 阀门尺寸 inch | L | B | 电动 | |||
| H1 | H2 | A | ||||
| 1/5 | 5 | 75 | 26 | 21 | － | 130 |
| 1/4 | 8 | 75 | 26 | 21 | － | 130 |
| 3/8 | 10 | 95 | 32 | 25 | － | 130 |
| 1/2 | 15 | 120 | 38 | 30 | － | 130 |
| 3/4 | 20 | 120 | 42 | 32 | － | 130 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口电动小流量调节阀性能参数、结构尺寸、价格等详情请联系我们。
