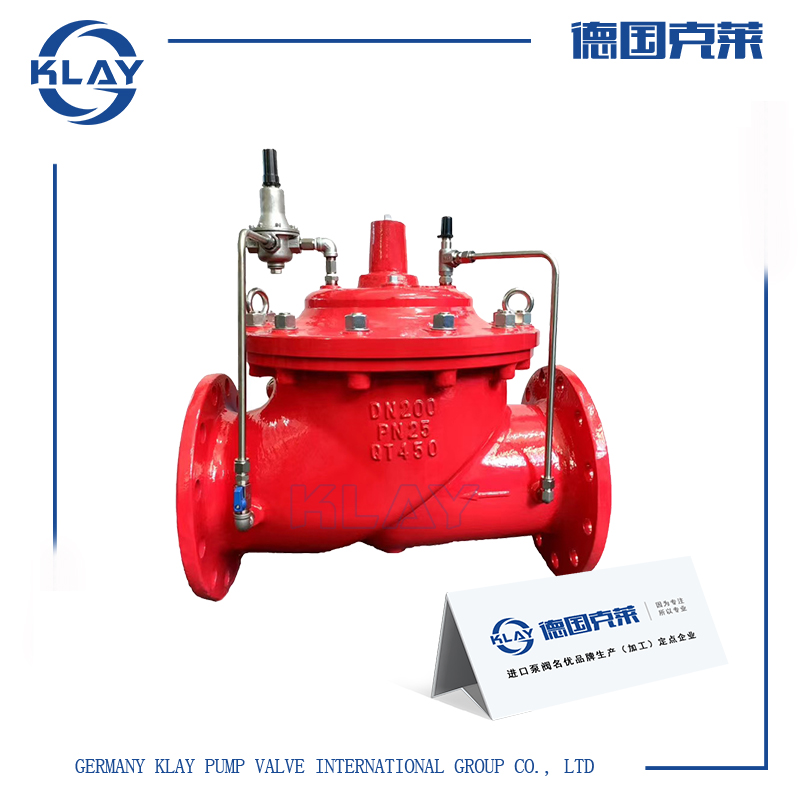

一、进口可调式减压阀产品详情
进口可调式减压阀又名水利控制阀，就是水压控制的阀门，水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。接下来小编为大家介绍可调式减压阀工作原理及可调式减压阀选用技巧。
二、进口可调式减压阀技术参数
公称通径：DN15~DN600
阀体材质：球墨铸铁、铸钢、不锈钢
公称压力：PN1.0Mpa1.6Mpa2.5Mpa
壳体试验压力：1.5Mpa2.4Mpa3.75Mpa
壳体试验压力：1.1Mpa1.76Mpa2.75Mpa
入口压力1.0Mpa1.6Mpa2.5Mpa
出口压力可调范围：0.09-0.8Mpa0.10-1.2Mpa0.15-1.6Mpa
适用温度：0-80℃
适用介质：水
三、进口可调式减压阀工作原理
出口压力由导阀上的调节螺栓来控制，它与导阀上的针阀协调操作，一但调定后阀后压力便始终保持为恒定的常数。当主阀打开后，介质流向出口的同时也通过导阀进入主阀膜片室的上腔，使主阀板开口高度稳定在某个值，这样阀后压力便恒定。当出口压力增大，介质通过压力反馈系统使主阀上腔压力增大，主阀的上下腔压力平衡被破坏，将阀门的开度值减小，使通过开口介质的流速提高、动能改变后造成压力损失，阀后压力得到降低。反之，当阀后压力降低，则主阀板开度增大，阀后压力增大。
四、进口可调式减压阀性能特点
由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。 本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。
五、进口可调式减压阀外形尺寸
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H1 | 179 | 179 | 179 | 210 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 | 735 | 735 |
| H | 342 | 342 | 342 | 395 | 395 | 405 | 430 | 510 | 560 | 585 | 675 | 730 | 760 | 840 | 910 | 910 |
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口可调式减压阀性能参数、结构尺寸、价格等详情请联系我们。
