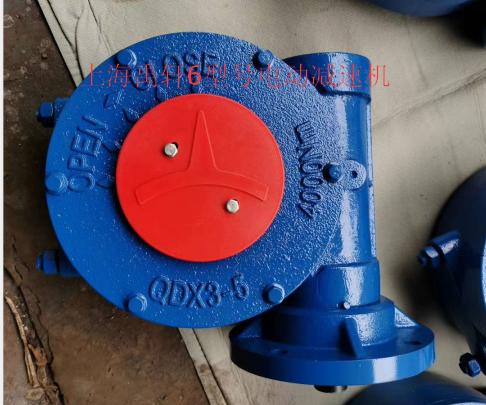

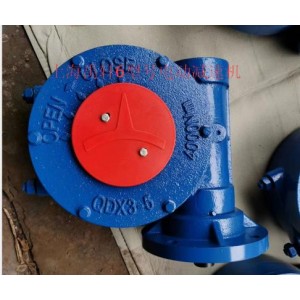

QDX3-D6电动阀门涡轮箱 DN450蝶阀减速机选型

手机扫描查看

QDX3-D6电动阀门涡轮箱 DN450蝶阀减速机选型

电动阀门配套涡轮箱 QDX3-6产品是一种90°回转型驱动装置，主要适用于规格的球阀、蝶阀、风门、机械设备、族塞阀等类型阀门。【详细说明】

电动阀门配套涡轮箱 型号：QDX3-3，QDX3-4，QDX3-5，QDX3-6，QDX3-7，QDX3-8，QDX3-9详细信息

阀门涡轮箱主要参数介绍：QDX3-5阀门驱动装置、蝶阀涡轮箱、手动减速机产品是一种90°回转型驱动装置，主要适用于规格的球阀、蝶阀、风门、机械设备、族塞阀等类型阀门。特殊型可输出360°转角。产品 DN50-DN1400 共有10个规格。

电动阀门配套涡轮箱 QDX3-8阀门蜗轮箱是一款用于阀门驱动的一种驱动装置起到连接传动的作用，常用于阀门驱动，减速机等。本公司生产的蜗轮箱具有耐磨，耐用，不卡等优质特点，欢迎来人来厂实地考察选用。除了蜗轮箱外我们还生产伞齿轮，气动装置和全系列阀门减速机产品、防盗蜗轮箱等阀门及配件产品。

技术参数

速比：54：1

输入力矩：130Nm

输出力矩：1755Nm

法兰外径：175mm

产品轴径：32-40MM

花键尺寸：12x8x1

连接孔中心：140mm

螺栓孔径与孔数：M12X4

手轮直径：320mm

安装高度：75mm

配套蝶阀口径：300-350mm

配套球阀口径：DN150

阀门蜗轮箱与蜗轮头加工常识：阀门蜗轮箱、蜗轮头是一种和蜗杆相啮合﹑齿形不凡的齿轮。蜗轮齿部的切削加工通常用滚齿机完成，首要有滚齿和飞刀切齿两种方式。制造精密蜗轮时，可在滚齿或切齿后再进行剃齿﹑珩齿或研齿等精整加工。
