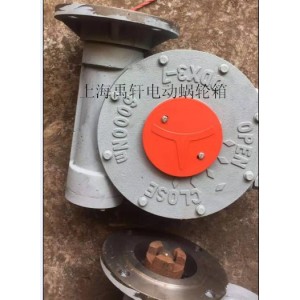

QDX3-D7球阀涡轮箱,电动齿轮涡轮头,电动蝶阀涡减速机
类型：阀门执行机构
名称：QDX3角行程手动电动齿轮箱涡轮箱
品牌：上海禹轩
型号：QDX3-3，QDX3-4，QDX3-5，QDX3-6，QDX3-7，QDX3-8，QDX3-9
说明：部分回转型阀门手动装置，电动涡轮箱 该产品是一种90°回转型驱动装置,适用于球阀、蝶阀、旋塞阀等类阀门。特殊型可输出360°转角。产品共有12个型号。该产品是与多回转电动装置组合输出大力矩部分回转型阀门电动装置。
|
型号 |
2号 |
3号 |
4号 |
5号 |
6号 |
7号 |
8号 |
|
速比 |
30：1 |
42:1 |
43：1 |
54：1 |
48：1 |
58：1 |
53：1 |
|
输入力矩nm |
40 |
78 |
98 |
112 |
122 |
133 |
156 |
|
输出力矩nm |
300 |
820 |
1054 |
1512 |
1464 |
1930 |
2067 |
|
旅转行程 |
90度 |
90 度 |
90度 |
90度 |
90度 |
90度 |
90度 |
|
限位调整 |
±5度 |
±5度 |
±5度 |
±5度 |
±5度 |
±5度 |
±5度 |
|
蝶阀参配dn |
80-100 |
125-150 |
200-250 |
300-350 |
400-450 |
500-600 |
700 |
|
球阀参配dn |
50 |
80 |
100 |
150 |
200 |
250-300 |
350 |
|
连接法兰 |
90 |
125 |
150 |
175 |
210 |
260 |
300 |
|
连接孔中心 |
70 |
102 |
120 |
140 |
165 |
200 |
254 |
|
法兰凹面 |
55×3 |
70×3 |
85×3 |
100×4 |
130×5 |
160×5 |
200×5 |
|
孔数：孔径n-m |
4-m8 |
4-m10 |
4-m12 |
4-m16 |
4-m20 |
8-m16 |
8-m16 |
|
标准轴孔 |
16 |
24 |
30 |
36 |
40 |
50 |
60 |
|
轴孔dmin-max |
14-18 |
22-26 |
28-32 |
35-38 |
38-48 |
45-58 |
55-70 |
|
平键×条数×90度 |
5×1 |
8×1 |
10×1 |
12×1 |
12×2 |
16×2 |
18×2 |
|
安装高度 |
52 |
62 |
68 |
75 |
105 |
100 |
120 |
|
手轮直径 |
160 |
240 |
280 |
320 |
350 |
400 |
500 |
|
箱体外径 |
115 |
180 |
180 |
220 |
250 |
300 |
340 |
|
重量kg |
8 kg |
13 |
16 |
23 |
37 |
48 |
71 |
买家指引（请确认以下数据即可，特殊要求请讲明）：
一、轴颈（轴孔） 大小
二、花键尺寸（销钉）宽度
三、连接中孔中心 距离
四、孔径孔数 要求
