　　1　PZ系列交流检测仪表

　　1.1　概述

　　该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。带RS-485通讯接口，采用Modbus或Profibus协议;也可将电量信号转换成标准的直流模拟信号输出;或带开关量输入/输出，继电器报警输出等功能。

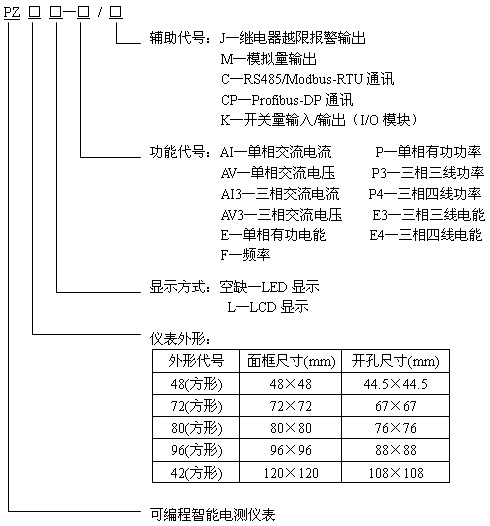

　　1.2　型号说明

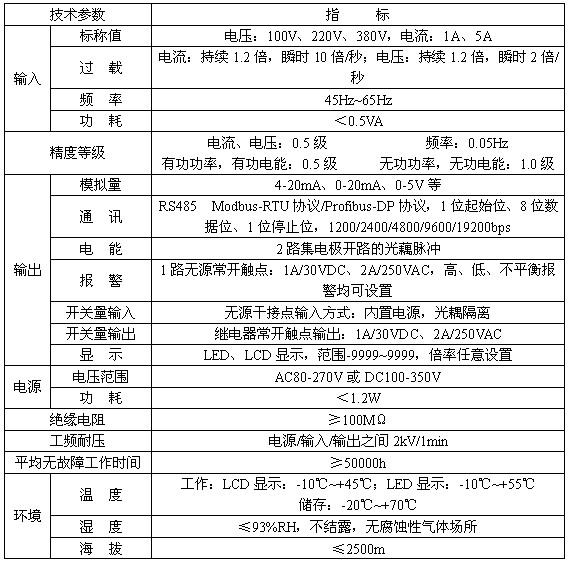

　　1.3　技术指标

　　1.4　 产品规格

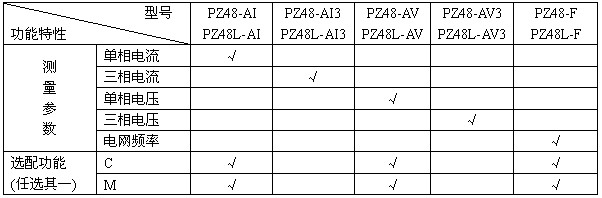

　　1.4.1　48型产品规格　　●功能一览表

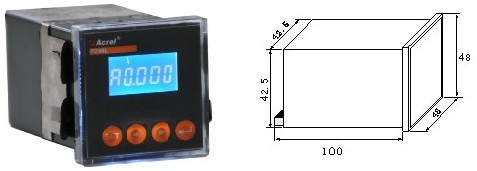

　　●外形及尺寸(mm)

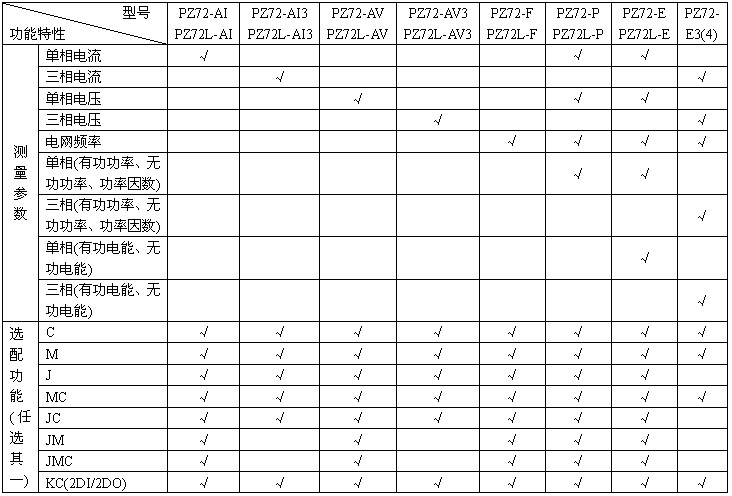

　　1.4.2　72型产品规格　　●功能一览表

　　注：　　1、J(继电器越限报警输出)与第二路开关量输出复用;　　2、PZ72-E3(4)最多可带2路M(模拟量);　　3、PZ72(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口;　　4、PZ72-E3(4)具备一路有功电能脉冲信号输出端口。

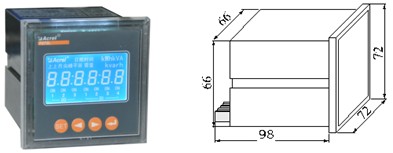

　　●外形及尺寸(mm)

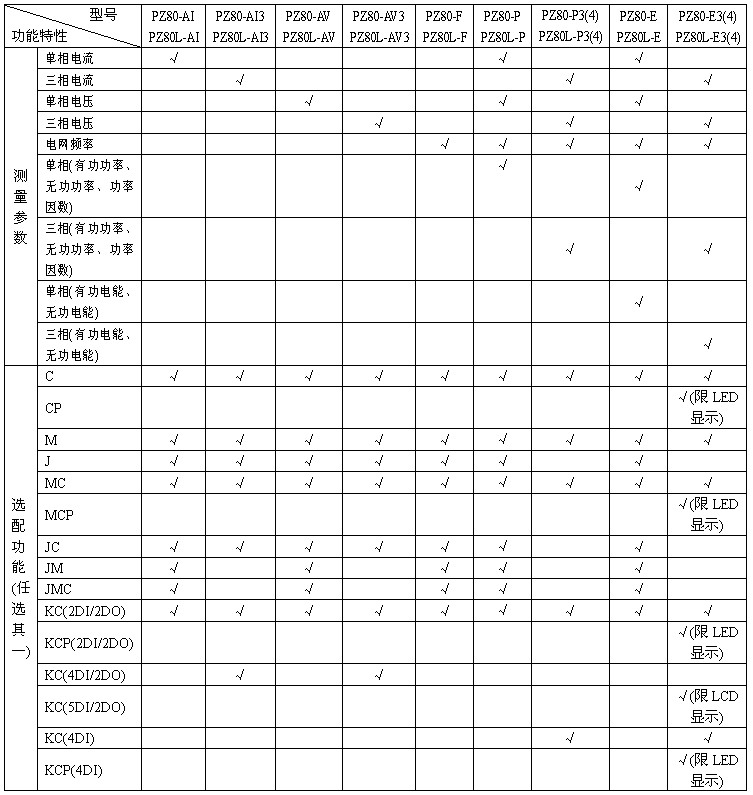

　　1.4.3　80型产品规格　　●功能一览表

　　注：　　1、J(继电器越限报警输出)与第二路开关量输出复用;　　2、PZ80(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口;　　3、PZ80(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO、5DI/2DO)功能时无脉冲信号输出端口;　　4、PZ80(L)-AI3、AV3最多可带3路模拟量输出。

　　●外形及尺寸(mm)

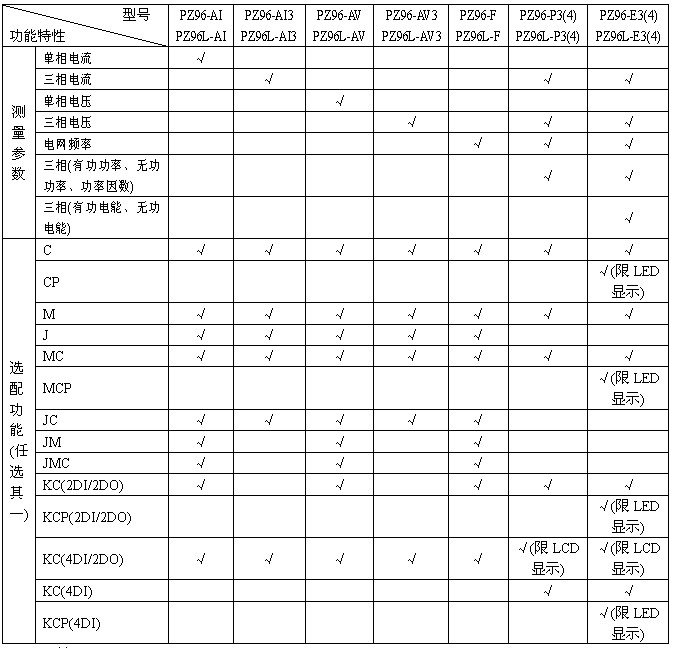

　　1.4.4 96型产品规格　　●功能一览表

　　注：　　1、J(继电器越限报警输出)与第二路开关量输出复用;　　2、PZ96(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口;　　3、PZ96(L)-AI、AI3、AV、AV3、F最多可带3路模拟量输出，PZ96(L)-P3(4)、E3(4)最多可带2路模拟量输出。

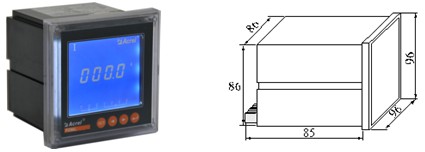

　　●外形及尺寸(mm)

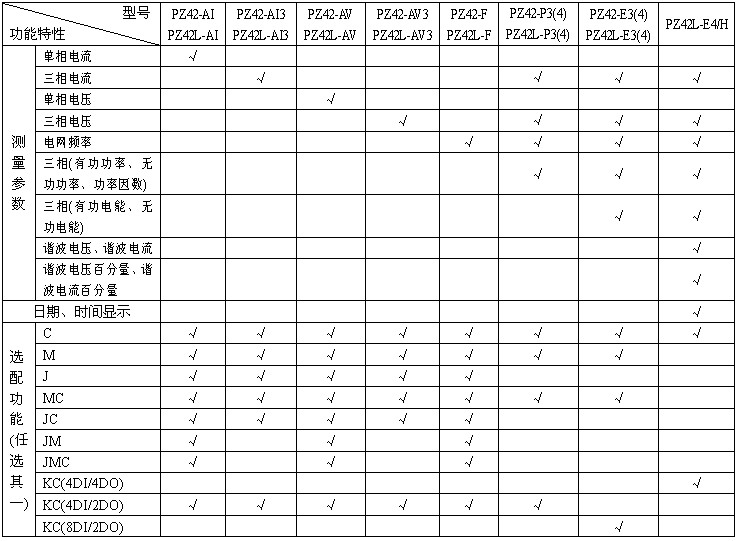

　　1.4.5　42型产品规格　　●功能一览表

　　注：　　1、J(继电器越限报警输出)与第二路开关量输出复用;　　2、PZ42(L)-AI、AI3、AV、AV3、F最多可带3路模拟量输出，PZ42(L)-P3(4)、E3(4)最多可带4路模拟量输出;　　3、PZ42L-E4/H最多可带2路RS485通讯接口，一路Modbus-RTU协议，另一路可设置。

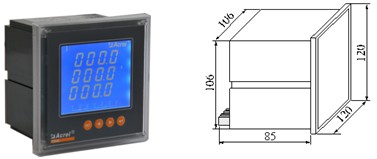

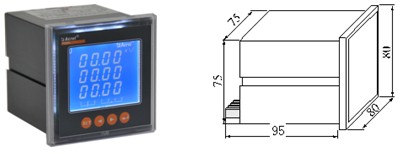

　　●外形及尺寸(mm)

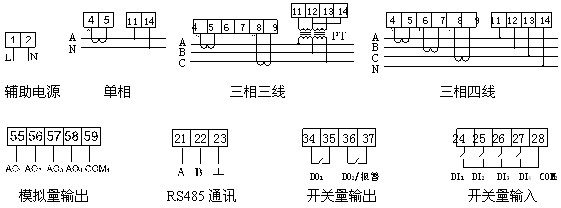

　　1.5　接线端子

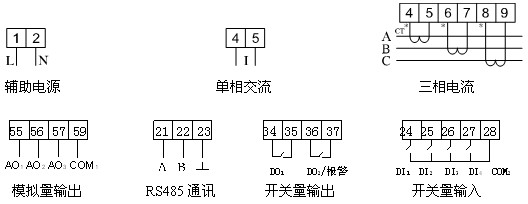

　　●电流表

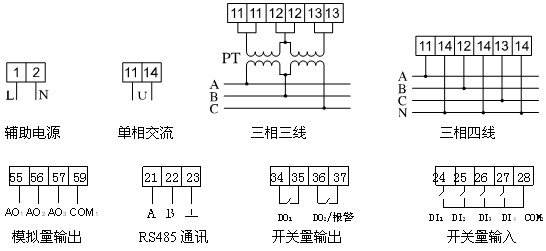

　　●电压表(频率表同单相电压表)

　　●功率表

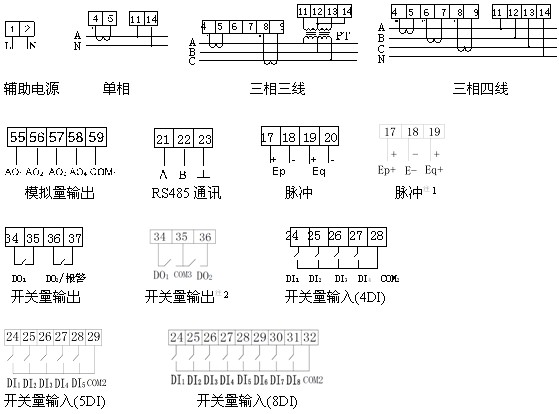

　　● 电能表

　　注1：适用于单相电能表及开关量为8DI/2DO的场合;　　注2：适用于选配8DI/2DO的场合。

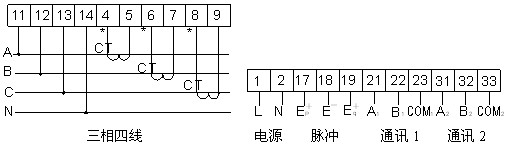

　　●PZ42L-E4/H

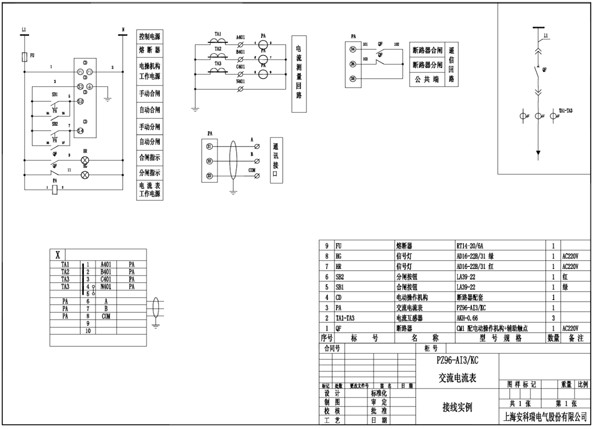

　　1.6　应用方案
