1 概述
ARD系列智能电动机保护器,具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。产品有ARD2简易型系列和ARD3高级型系列两大类。ARD保护器可与接触器、电动机起动器等电器元件构成电动机控制保护单元,具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
2 符合标准
GB/T14048.1-2000低压开关设备和控制设备总则
GB14048.4-2010机电式接触器和电动机起动器(含电动机保护器)
GB14048.5-2001低压开关设备和控制设备 控制电路电器和开关元件,第1部分:机电式控制电路电器
GB/T17626.4-2006电快速瞬变脉冲群抗扰度试验
GB/T17626.5-2006浪涌(冲击)抗扰度试验
JB/T 10736-2007 低压电动机保护器
3 适用环境
工作温度:-10℃~+55℃
贮存温度:-20℃~+65℃
相对湿度:5%~95%不结霜
海拔:≤2500m
污染等级:2级
防护等级:IP20
安装类别:III级
运用场合:煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域
4 产品规格
4.1 ARD2F系列智能电动机保护器
4.1.1 功能
ARD2F系列智能电动机保护器(以下简称保护器),采用最新的单片机技术,具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动超时、过载、堵转、断相、不平衡、欠载、接地/漏电、阻塞、过压、欠压、绕组超温等多种情况进行保护,设有SOE故障事件记录功能,方便现场维护人员查找故障原因,并通过LCD中文液晶显示屏、状态指示灯等各种方式,将电机的运行状态清晰、直观地显示出来。适用于煤矿、石化、冶炼、电力、船舶以及民用建筑等领域。该保护器具有RS485远程通讯接口,DC4~20mA模拟量输出,方便与PLC、PC等控制机组成网络系统,实现电动机运行的远程监控。

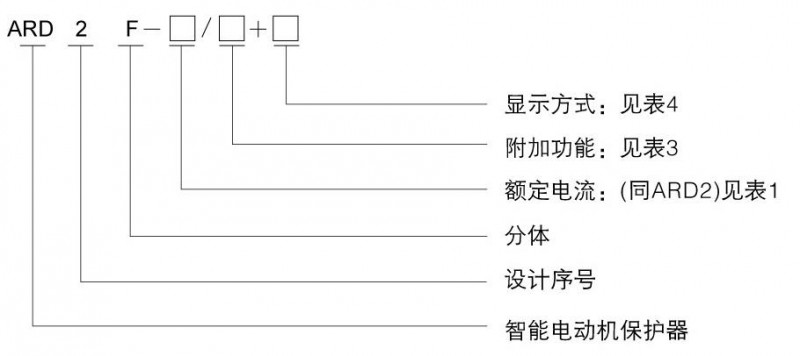

4.1.2 型号说明

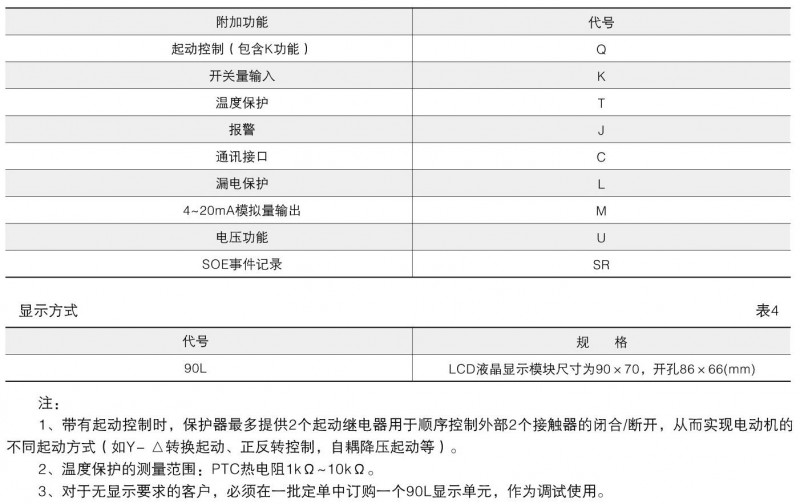

附加功能

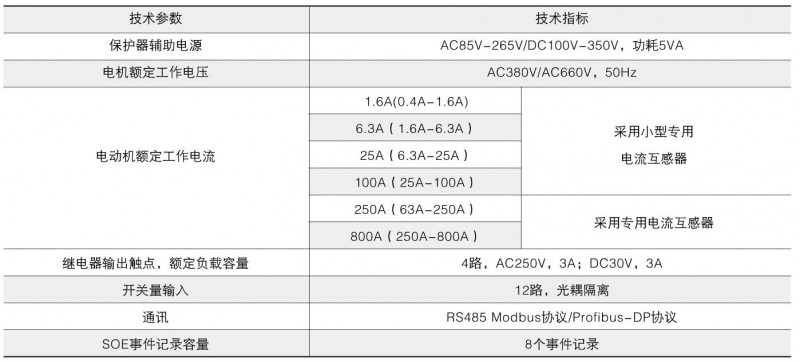

4.1.3 技术指标
4.1.4 外形及尺寸(mm)

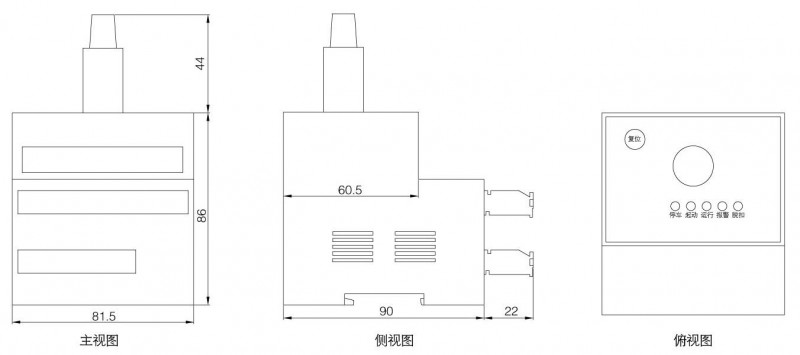

●主体模块

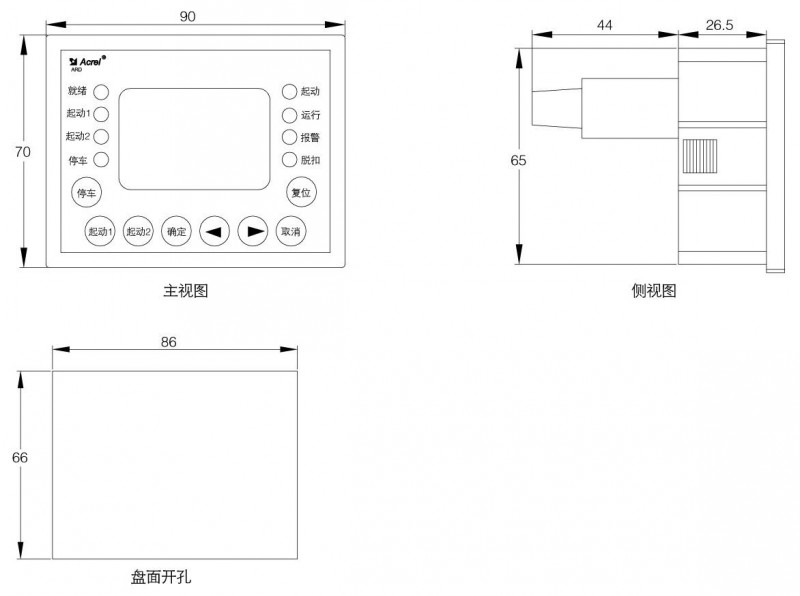

●显示单元

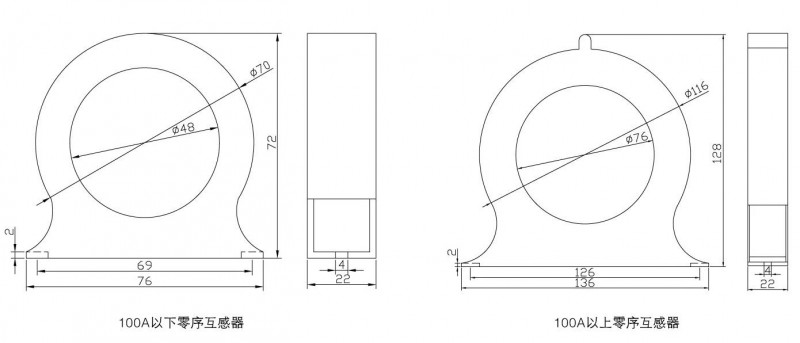

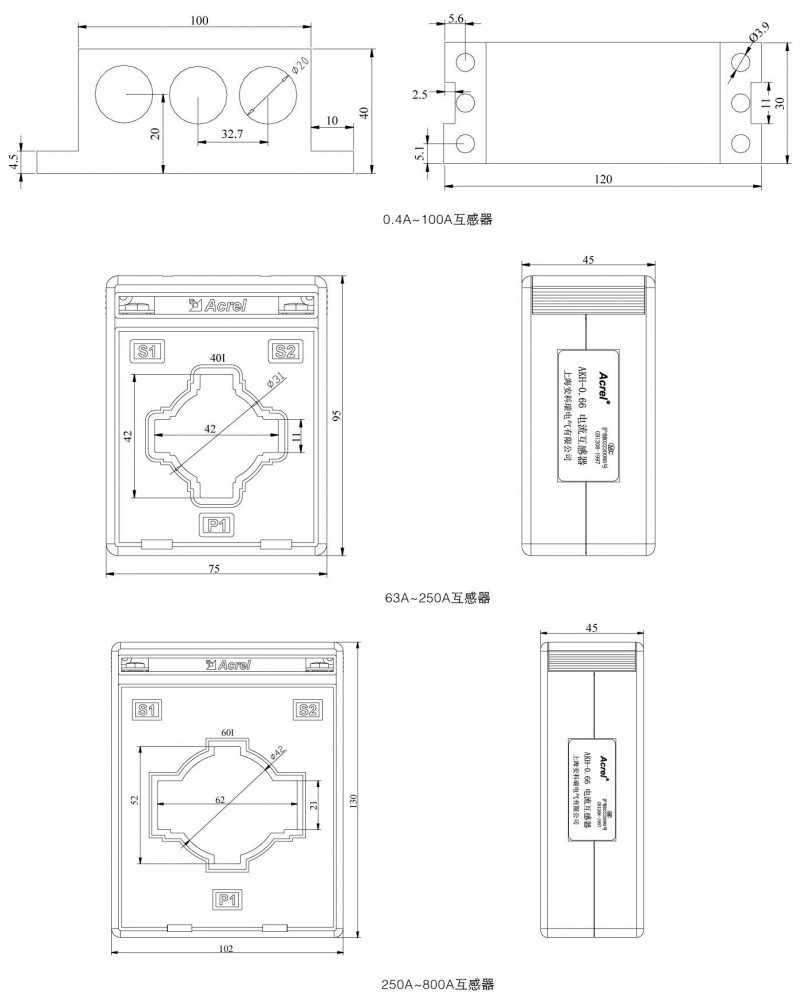

●互感器

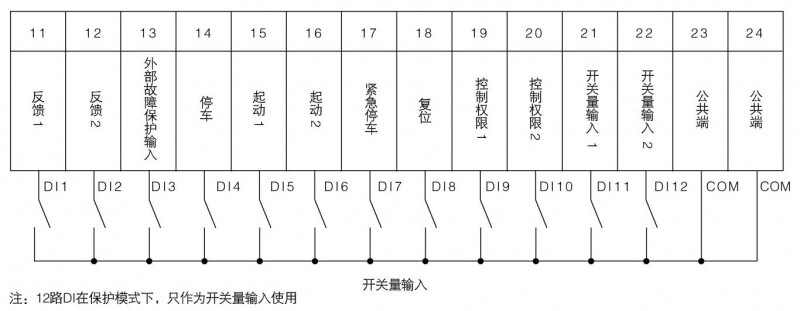

4.1.5 接线端子
4.1.6 应用方案

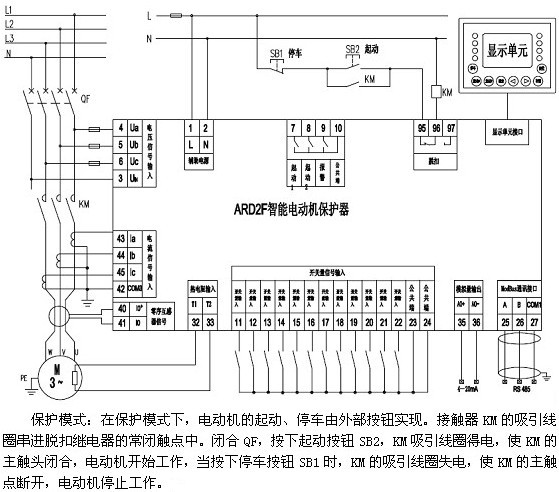

●保护模式接线图

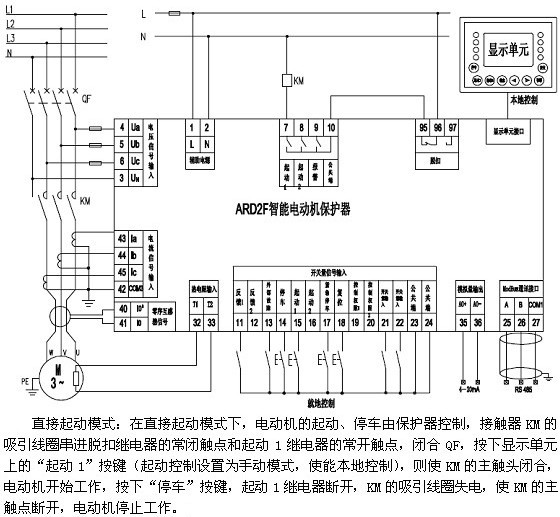

●直接起动模式接线图
●星—三角起动模式接线图

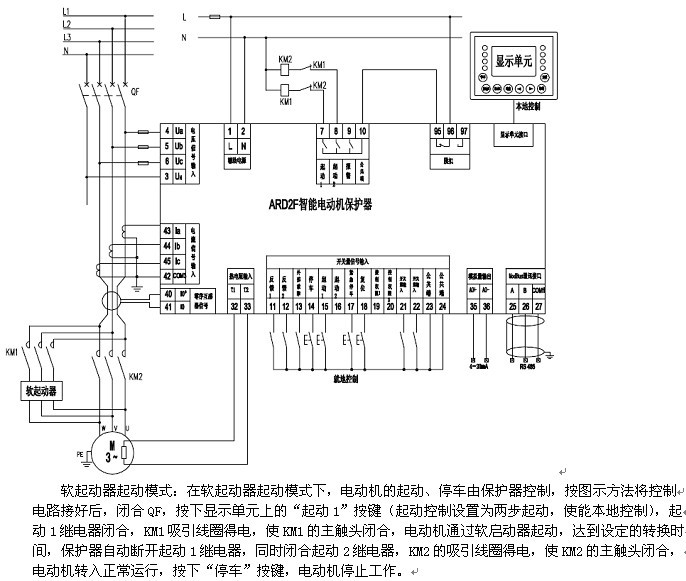

●软起动器起动模式接线图

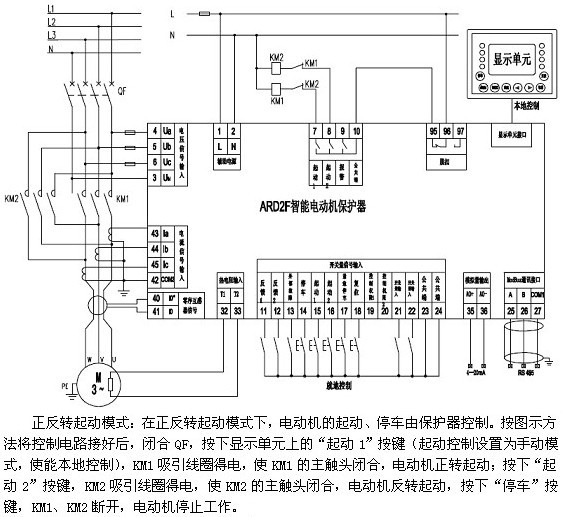

●正反转起动模式接线图

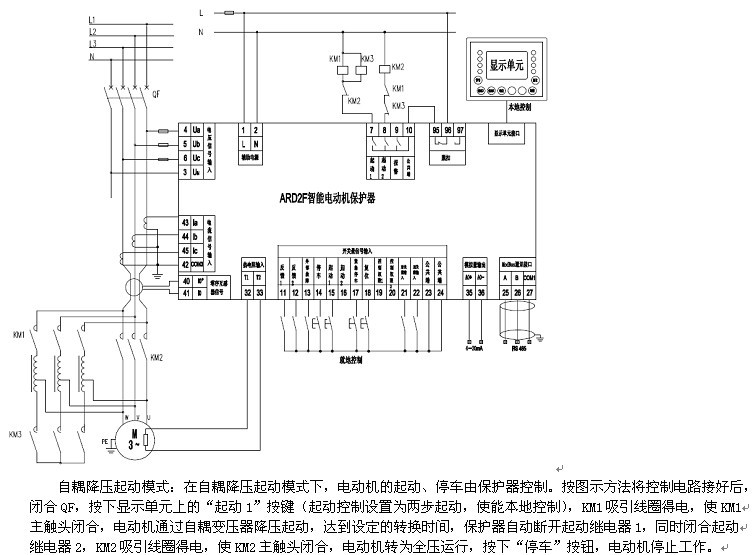

●自耦降压起动模式接线图

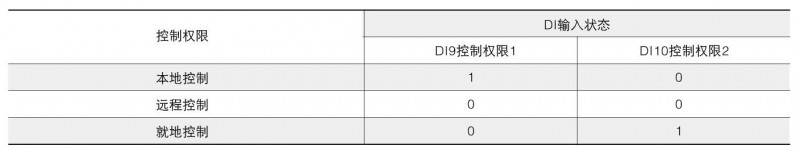

控制权限选择(除保护模式外):90L显示单元按键本地控制、DI端就地控制、上位机通讯远程控制。DI9、DI10组合实现三位置权限选择。下表中“0”表示开关量输入未接通,“1”表示接通。
4.1.7 订货范例
例:
型 号:ARD2F-25/QTJCSR+90FL
辅助电源:AC85V~AC220V
电机额定电流:6.3A~25A
应用场合:三相电机
测量参数:三相电流、PTC电阻值
附加功能:起动控制、温度保护、报警输出、RS485通讯、8个SOE事件记录
显示方式:90FL(中文液晶显示)
4.1.8 订货注意事项
如用户无特别注明,则互感器与保护器的连接线默认0.5m,保护器主体与显示单元的连接线默认1.5m。
如用户有特殊要求的(如单相电动机保护器、连接线长度、抗晃电等)需在订单中注明。
