产品介绍：

热保护器INT69，电机热保护器INT69型
INT69保护器，水泵热保护器，电机热保护器INT69型
潜水泵热保护器
超温保护器INT69  AC220V 5A
电机热保护装置

一般来说潜水电泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵；潜水电机为密闭充水湿式、立式三相鼠笼异步电动机，电机与水泵通过爪式或单键筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自耦减压气动器、输水管为不同直径的钢管制成，采用法兰联结，高扬程电泵采用闸阀控制。 潜水电机轴上部装有迷宫式防砂器和两个返向装配的骨架油封，防止流砂进入电机。潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙烯绝缘，尼龙户套耐水电磁线，电缆联结方式按电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2-3层，外面包上2-3层防水胶布或用水胶粘结包一层橡胶（自行车里胎）以防渗水。 蓝深INT69絷保护器产品特点： 1、保护器无需工作电源，功耗极低。内部采用固态继电器无触点输出，动作时不产生电弧。 2、保护器采用反时限保护，动作时间同热继电器。 3、保护器采用电流波形检测原理，可以自动地检测出各种不同原因引发的电动机故障问题，同时采取动作保护措施。 4、大电流采用电缆穿芯或互感器一次性穿芯，可与控制系统完全隔离，适用于不同电压等级的电动机。 5、保护器采用固化工艺生产，具有防潮、防尘、防腐、抗震等优点，适用于各种恶劣环境。 6、保护器对电动机运行时的热量积累和停机后的热量衰减均保持动态跟踪记忆，过载动作保护后，复位时间与热状态记忆成正比。特别适用于频繁起动电动机的场合。

INT69绕组超温保护器潜水泵过热保护器1.1.  性能特点

      KL-JR系列潜水泵绕组超温保护器(以下简称保护器)，适用于 “潜水搅拌器"，“潜水推进器"，“潜水排污泵"的绕组过热保护与控制。可适用于南京贝特、上海川源、蓝深集团、扬子江泵业、南京布鲁克林或其它类同类的所有潜水泵。

1.2.  原理

    根据潜水泵长年工作在水下的结构与特性在对潜水泵的保护装置中必要加入油室泄漏保护与电机超温保护：LB系列漏水保护器主要是针对对潜水泵油室泄漏的保护。JR10，INT69电动机热保护器主要是针对对潜水泵电机超温的保护。

    油室泄漏保护：在潜水泵油室内置入水份检测电极，在油室中如果出现有水份超限时电极出现信号跳变，保护器能检测到此信号的变化，而停止潜水电机运行并以故障指示。

    电机超温保护：在潜水泵三相电机绕组每相上安装135℃的PTC热敏电阻，在任一相绕组出现温度上升到135℃±5时，电阻值出现跳变，保护器能检测到此信号的变化，而停止潜水电机运行并以故障指示。

    电机过载保护：在潜水泵三相电机运行回路上每相线上串入相对应用电流的热继电器，一旦电流过大，热继电器会状态跳变，此信号一般在二次回路中加以保护.（KL-QW/QJB有此信号检测）。

    低水位保护：在潜水泵工作的水池中，使用液位检测器检测水位，但水位低于潜水泵工作的水位时，液位检测器会状态跳变，而停止潜水电机运行并以低水位指示（KL-QW/QJB有此信号检测）。

1.3.  INT69绕组超温保护器潜水泵过热保护器主要性能

传感器供电：

    传感器12VDC低压供电。

    供电电源变压器隔离。

信号输入：

    绕组超温信号：电动机绕组超温保护。

    输入回差控制：±2%。

    信号输入：DC12V开关量信号输入，或电阻、电流信号输入。

    信号响应速度：10mS。

信号输出：

    继电器输出触点容量：7A/250V（AC）或10A/30V（DC）。

    绕组故障输出：继电器常开，常闭输出；一组切换（JR10-I）。

                          继电器一组常开，一组常闭输出（JR10-II  INT69）。

    电源与故障指示：INT69、JR10-II（有）；JR10-I（无）。

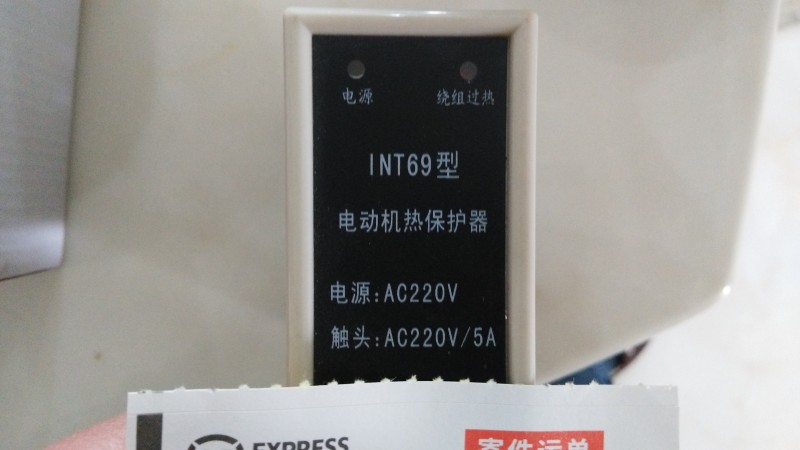

INT69超温保护器

    输入电压：AC220V，50Hz，额定功耗小于5W。

    环境温度：-20℃～75℃。

    环境湿度：90%以下（无水珠凝结）。

    外形尺寸：48 x 48 x110，重量：0.3Kg。

    安装方式：DIN35导轨安装。

3.     保护控制器的使用         3.1.  外形尺寸图    (高X宽X长)  48*80*120(mm) 3.2.  安装方法

◆控制器采用国际标准DIN35导轨安装 镶嵌于控制柜板上，用随机的紧固件锁定。

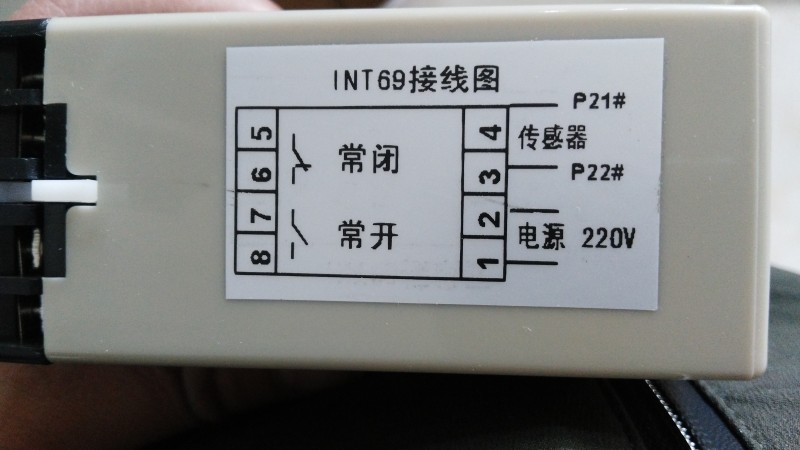

3.3.  INT69/JR10-II接线端子说明



INT69/JR10-II型控制器共有8个端子，各端子说明如下：

1，2：控制器供电：

    电源210～250VAC   45～55HZ。

3，4：泵体绕组信号输入：

      3：泄漏信号输入4：信号公共端。

5、6、7、8：绕组故障输出----继电器信号输出：

      5、6：常闭输出   7、8：常开输出。

绕组：（不接入信号时，信号正常，）

绕组故障时，绕组故障红灯亮

      当绕组故障时：5，6端子断开；7，8端子接通。

    当绕组无故障时：7，8端子断开；5，6端子接通。

电源：控制器供电：电源指示灯（绿）亮。

4.     其它

◆    控制器硬件或软件如有更新情况，恕不另行通知，请查随机说明书或补充说明。
