水下搅拌机QJB7.5/12-620/3-480/S

QJB7.5/12-620/3-480/S潜水搅拌机

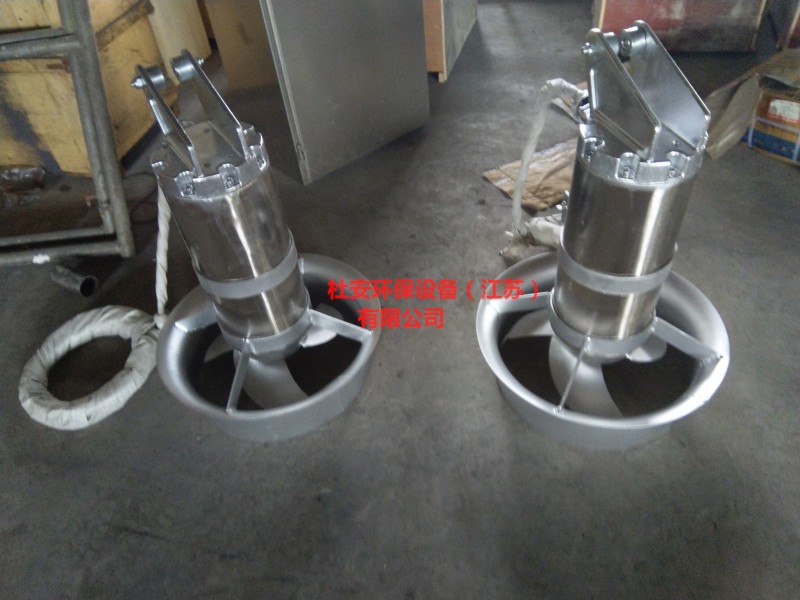

全不锈钢潜水搅拌机

江苏杜安环保QJB7.5/12-620/3-480/S潜水搅拌机按其作用分为混合型潜水搅拌机和低速推流型搅拌机。混合型潜水搅拌机按其结构特点又分为直联冲压式潜水搅拌机和非直联式潜水搅拌机。低速推流型潜水搅拌机属非直联式潜水搅拌机。
混合型潜水搅拌机按其叶片成形方式又分为铸件搅拌机和冲压搅拌机。铸件搅拌机叶片(叶轮)为铸造成形，机体外壳材料一般为铸铁。冲压搅拌机叶片为冲压成形，机体外壳材料一般为不锈钢。
混合型潜水推流搅拌器 一般配制导流罩以增加轴向流动并减少径向流动，减少叶轮振动，增加运转的平稳性。而低速推流型潜水搅拌机不配制导流罩。

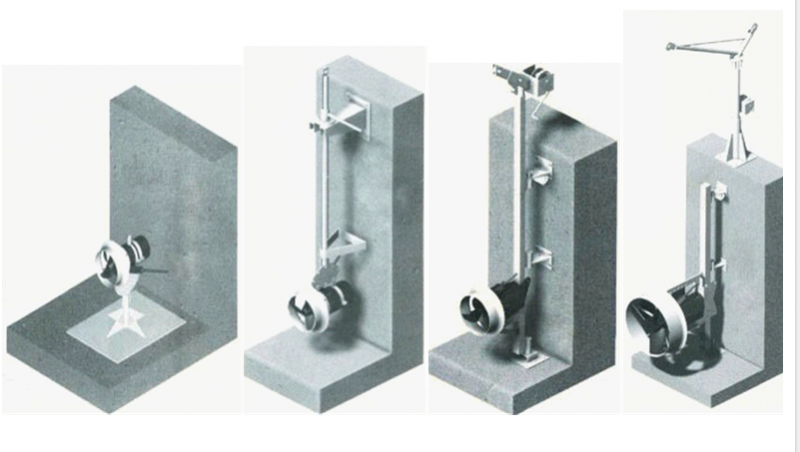

杜安环保潜水搅拌器应可以被提升和放下，并且应该可以方便地卸下进行检查或服务，而无需工作人员进入池体或井中。搅拌器应有一个滑动的导杆支架作为其整体的一部分，搅拌器的整个重量应受力在一个支架上，该支架必须能够承受搅拌器造成的所有推力。搅拌器及其附件和电缆，应能够连续浸没在*深度为20米的水下工作而不损失其水密性。

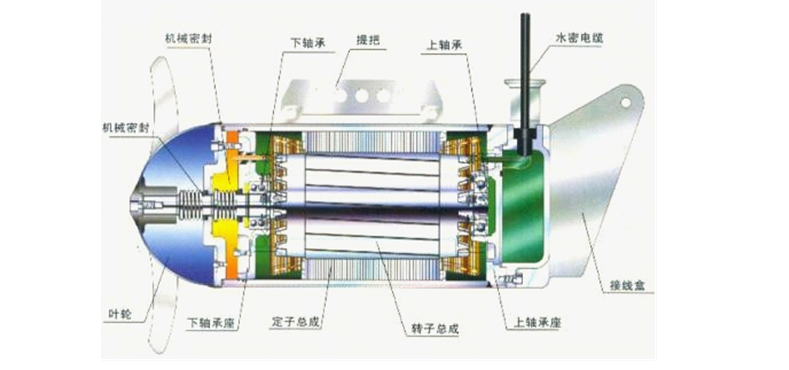

(1)壳体 　考虑到污水处理厂污水具有酸碱、有机物、热污染、腐蚀性溶液等工作环境因素，潜水搅拌机壳体的主要材质应为不锈钢；而所有的螺母、螺钉和垫圈则应为不锈钢或更好的材质。

 (2) 电机 　电机应根据水深工作的需要，一般选用高绝缘等级(F 级)的标准定子和标准转子组件组装到设计紧凑的潜水搅拌机壳体内。电机功率等级和安装尺寸均应符合I．E．C 国际标准，特别对接线端口设计应完全密封，能把电机和外界分隔。

(3) 减速传动装置  减速传动装置主要由一对斜齿轮、轴承和油箱组成。驱动齿轮安装在电机输出轴上，被动齿轮安装在搅拌器轴上，材料一般采用优质钢。

(4) 搅拌螺旋桨

搅拌螺旋桨的设计根据潜射流理论，采用水力平衡的无堵塞的拽后设计，它能有效传递对应电动机输出的搅拌效率，在叶片设计时需考虑到防止水草或异物缠绕桨叶的因素。为了获得远流程的流场要求，设有导管式罩。制造完毕后需进行静平衡校验。

(5) 密封装置

搅拌器由于长期在水下工作，故其密封性是非常重要的。静压密封均采用“O”型橡胶圈。在搅拌器端轴的动密封采用内装单端面大弹簧非平衡的机械密封动、静环，材料为碳化钨或碳化硅。

(6) 监控系统

在每相定子绕组线圈中装入热敏开关，当热敏开关断开时，电机停止运行并报警。在潜水电机油室设置油室漏水传感器：当水渗入油室时，传感器将发出报警信息。在潜水电机定子室设置漏水传感器：定子室中渗入水份时，电机停止运行并报警。热敏开关、油室漏水传感器和定子室漏水传感器经导线引至电机接线盒(接线盒内有端子板，而端子板则应使用弹性“0”型环与电机密封)。接线盒内的接线板应采用穿线压紧杆方式长期固定和连接电缆导线及定子进线。

(7) 动力和控制电缆

潜水控制电缆和动力电缆的尺寸应符合I.E.C标准并提供足够的长度以接入接线箱，且不能拼接。电缆外护套应是低吸水性的防泄露氯丁橡胶，并且其机械柔性应能承受电缆进线处的压力。电缆至少能在水下20m处连续使用而不失其防水性能。采用远程的监控工作站则可以利用编程进行远程的实时数据调用、参数修改功能，以达到远程监控的目的。

江苏杜安环保潜水搅拌机QJB7.5/12-620/3-480/S材质表：

杜安环保设备（江苏）有限公司QXB潜水离心曝气机1台、使用说明书1份、产品合格证1份、用户意见书1份、保修卡1份、安装附件1份（全部木箱包装）。

木箱包装，内含产品合格证、产品使用说明书和防伪标志。

汽车运输，按客户指定地点，送货上门。

质保：18个月整，货到现场起算
