NS-4潜水泵综合监测控制器安装图纸

手机扫描查看

NS-4潜水泵综合监测控制器安装图纸

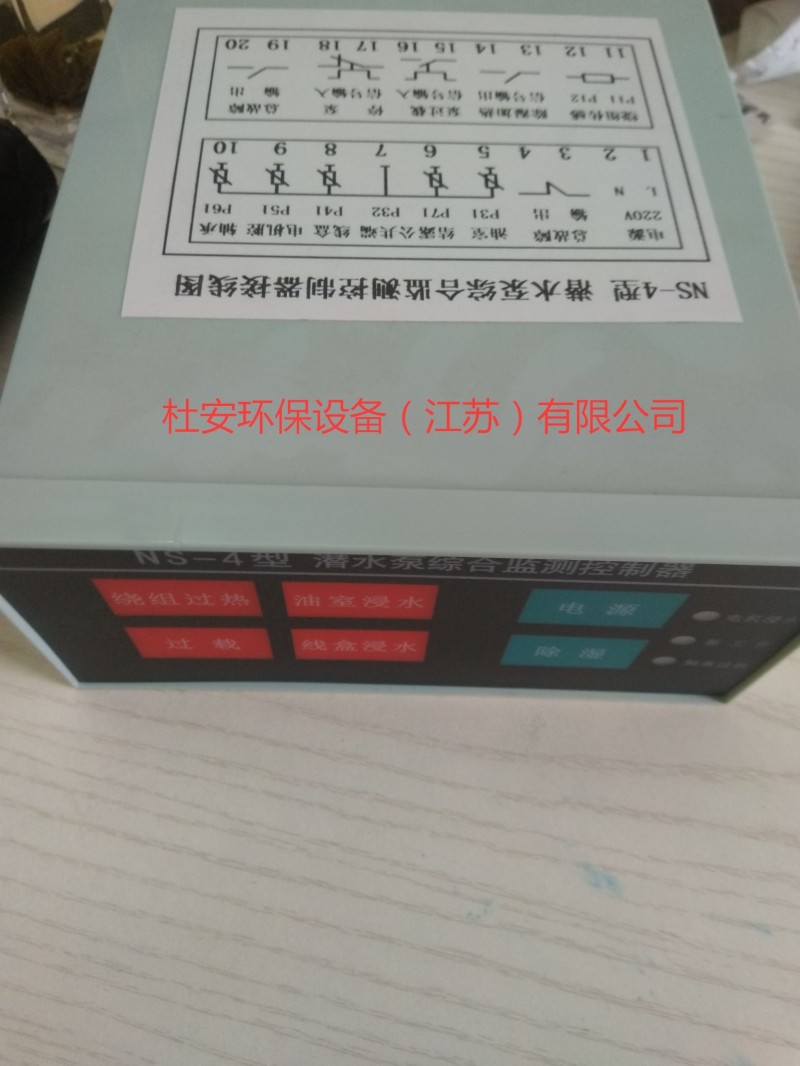

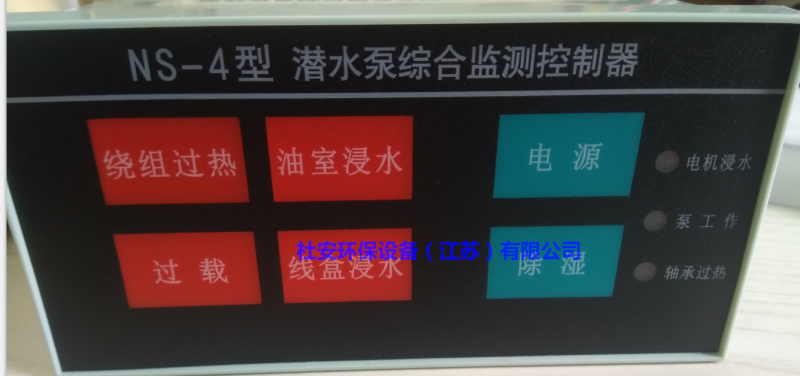

NS-4综合保护器

江苏杜安潜水泵综合保护器NS-4 AC220V/5A

产品描述：

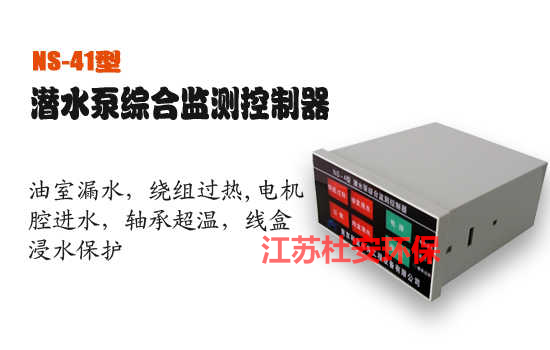

NS-4综合监测控制器、水泵综合检测控制器使用于中国.南京蓝深制泵集体股份有限公司生产的系列潜水式排污泵、轴流泵、混流泵，本保护装置专用于潜水泵性能检测，具有油室漏水、绕组过热、轴承过热腔浸水、加热除湿保护功能。控制器内部采用了集成电路技术，大大提高了产品的可靠性。
安装详情
外形尺寸：160╳80×170mm
开孔尺寸：152×76mm(公差为±0.7)
技术性能
工作电源：220V/50HZ
故障输出接点额定分断电流：/AC220V
除湿输出接点额定分断电流：7A/AC220V
环境温度：-10℃--+55℃
相对温度不超过90%
无显著振动和冲击的地方
配套的潜污泵技术要求:
安全要求
潜水泵保护装置不灵敏、使用不合理，造成漏电伤人事故。
潜水泵是指将泵直接放入水中使用的水泵，操作时应注意做到以下几点：
1.水泵外壳必须做保护接零(接地)，开关箱中装设
漏电保护器
(15mA×0.1s)。
2.泵应放在坚固的筐里置入水中，泵应直立放置。放入水中或提出水面

 江苏杜安环保NS-4潜水泵综合保护器型

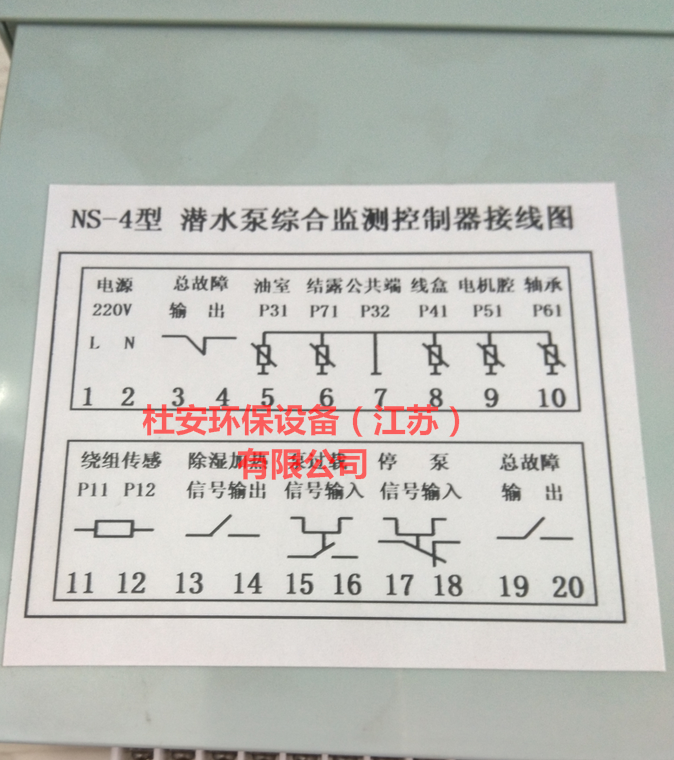

信号输入：   绕组传感：绕组过热保护；

             漏水传感：油室浸水保护；

             接线盒传感：线盒浸水保护；

             过载信号：过载保护；

             电机腔传感：电机浸水保护；

             泵运行信号：泵运行监测；

             除湿传感：除湿加热,防电机绝缘下降加热除湿。
