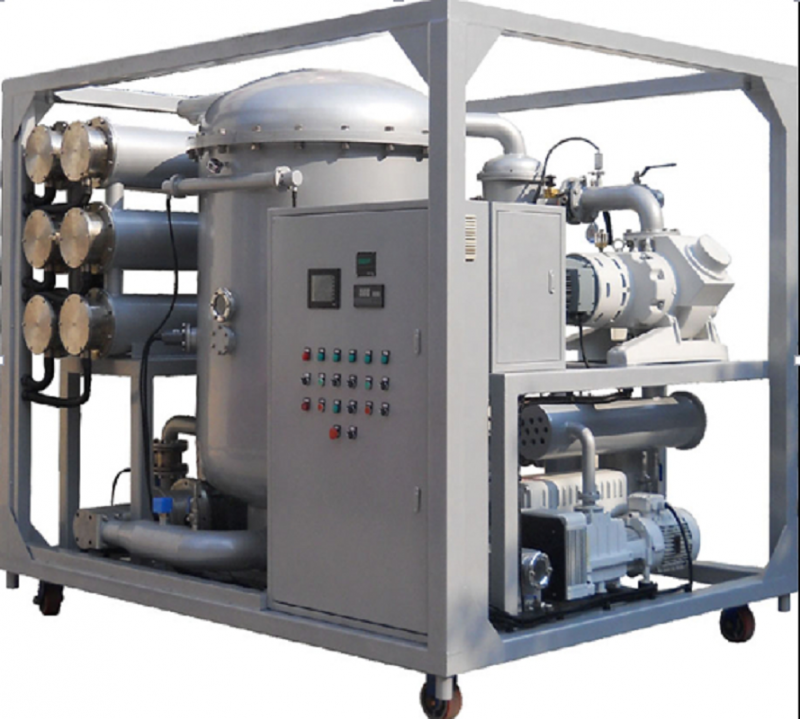

ZYD系列双级真空滤油机用于电厂、电站、电力公司、变电工业、冶金、石化、机械、交通、铁路等行业。特别是对110KV以上大型变电站的变压器现场检修，以及高等级的新油、进口油、互感器油、超高压变压器油等油品的深度净化处理。也可用于变压器的真空注油及干燥。可现场带电作业。能够快速去除绝缘油中的微量水分、气体及固态颗粒迅速提高绝缘油的闪点和耐压值等。一次处理能将绝缘油的耐压值提高35KV以上。
二、原理
水溶解于变压器油中直到油中的内部压力平衡为止，如果与平衡压力有关的压力、温度及饱和度等被破坏,变压器油或逸出或吸收水分，直到在新的条件下达到新的平衡。ZYD系列真空滤油机的工作真空在133Pa以内并将油液雾化为50um以下，从而快速将油中水分降低至3ppm以内。
三、技术特点
★卧式双真空分离技术，两次薄膜干燥脱气工艺,成倍提高蒸发面积及脱气时间。
★油液雾化颗粒s 50um,数倍提升水分子及气体分子脱离油分子引力的机会。
★大力提升加热器与油的接触面积(2w/cm2)，降低发热器的表面温度， 杜绝油质裂解老化。
★加热器液位及温度保护 ，杜绝发热器表面瞬时高温。
★真空泵前置冷却器，减少水份进入真空泵，降低更换真空泵油的频率，延长真空泵寿命。
★脱气罐”防泡沫结构+双路电子泡沫监测系统"(关键元件使用瑞土原装进口产品)，杜绝真空泵喷油。
★设有出油压力保护系统，随时检测过滤器阻塞情况，保护设备及人身安全。
★设有过压、欠压缺相等电源保护系统。
★操控及其简洁，故障一目了然。
★全自动浮球及电子油位自动控制系统，实现人机分离。
★高精度滤芯，精度为1um，滤芯的β≥1000。
★使用高压输油泵，输油稳定，噪音低，寿命长。
★整机性能稳定、可靠。
四、ZYD高效双级绝缘油真空滤油机相关技术参数
|
产品型号 |
ZYD |
10 |
20 |
30 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
处理能力 |
L/min |
10 |
20 |
30 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
工作真空度 |
pa |
≤133 |
||||||||||
|
工作压力 |
Mpa |
≤0.5 |
||||||||||
|
连续工作时间 |
H |
≥200 |
||||||||||
|
无故障工作时间 |
H |
≥5000 |
||||||||||
|
工作温度 |
°C |
40~60 |
||||||||||
|
电源 |
~50Hz 380V 三相四线 |
|||||||||||
|
工作噪音 |
dB |
≤65 |
||||||||||
|
加热功率 |
KW |
9 |
15 |
24 |
30 |
48 |
60 |
66 |
90 |
108 |
120 |
130 |
|
总功率 |
KW |
10.5 |
17.5 |
26 |
34 |
54 |
68 |
75 |
100 |
120 |
135 |
146 |
|
进（出）口管径 |
进油mm |
19 |
25 |
32 |
32 |
44 |
44 |
48 |
50 |
58 |
58 |
65 |
|
出油mm |
19 |
25 |
32 |
32 |
44 |
44 |
48 |
50 |
58 |
58 |
65 |
|
|
重量 |
kg |
220 |
290 |
330 |
420 |
550 |
800 |
950 |
1300 |
1450 |
1700 |
1800 |
|
外形尺寸 |
长mm |
1210 |
1230 |
1250 |
1350 |
1550 |
1600 |
1610 |
1900 |
1930 |
1950 |
2000 |
|
宽mm |
800 |
850 |
900 |
1000 |
1150 |
1160 |
1170 |
1500 |
1550 |
1600 |
1600 |
|
|
高mm |
1350 |
1400 |
1450 |
1500 |
1700 |
1750 |
1780 |
2200 |
2250 |
2280 |
2300 |
|
五、设备技术性能
经滤油机处理后达到以下指标:
击穿电压: ≥80KV
滤油精度: ≤1-3μm
含气量: s0.05%
含水量: ≤3ppm
油质外状: 透明
工作温度: 40-70℃
工作真空: ≤133pa
极限真空: ≤5pa
