一、用途与功能

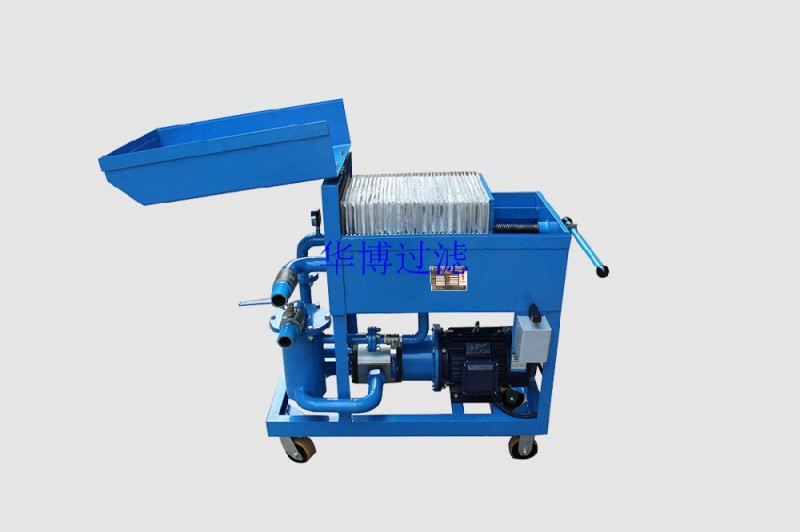

LY-系列板框压力式滤油机是专为电厂、电站、工矿企业变电所、润滑油库房、拖拉机站、石油、化工、水泥、冶金、国防工业等单位设计的，主要用来过滤变压器油、透平油、抗磨液压油、齿轮油、润滑油等的水份和杂质。是真空净油机、透平油油机用于前置初过滤的理想设备。对汽油、柴油、煤油等无润滑性的油类，可根据用户需要选用特殊材料及配用特种电机。该机由过滤床、油泵、电机和粗过滤器等元件组成。滤板和滤框间衬有作为过滤介质的滤纸或滤布,凭借手动螺旋压紧装置的压力将滤板和滤框固定形成一个单独的过滤室 ，被压紧在滤板和滤框之间的滤纸或滤布起过滤作用。它具有结构简单、更换滤纸方便快捷、操作容易、运行成本低等优点。
二、LY- 系列板框压力式滤油机主要技术参数
|
型号 |
LY-30 |
LY-50 |
LY-100 |
LY-125 |
LY-150 |
LY-200 |
LY-300 |
|
|
处理能力L/min |
30 |
50 |
100 |
125 |
150 |
200 |
300 |
|
|
工作压力Mpa |
0-0.5 |
|||||||
|
过滤面积㎡ |
0.38 |
0.52 |
1.57 |
1.88 |
2.35 |
3.14 |
4.08 |
|
|
压紧方式 |
手动螺旋压紧 |
|||||||
|
滤框数量 |
11 |
13 |
10 |
12 |
15 |
20 |
26 |
|
|
滤板数量 |
12 |
14 |
11 |
13 |
16 |
21 |
27 |
|
|
安全压力Mpa |
0.6 |
|||||||
|
功率KW |
1.1 |
1.5 |
2.2 |
2.2 |
3 |
4 |
5.5 |
|
|
电源 |
380V 50HZ |
|||||||
|
重量kg |
150 |
185 |
280 |
295 |
320 |
330 |
350 |
|
|
外形尺寸 |
长mm |
800 |
800 |
820 |
820 |
900 |
1150 |
1200 |
|
宽mm |
300 |
300 |
410 |
410 |
410 |
430 |
450 |
|
|
高mm |
650 |
650 |
410 |
410 |
850 |
920 |
950 |
|
