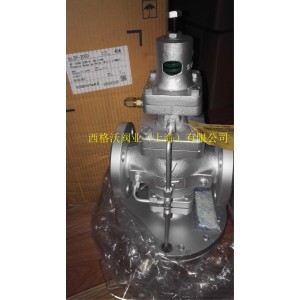

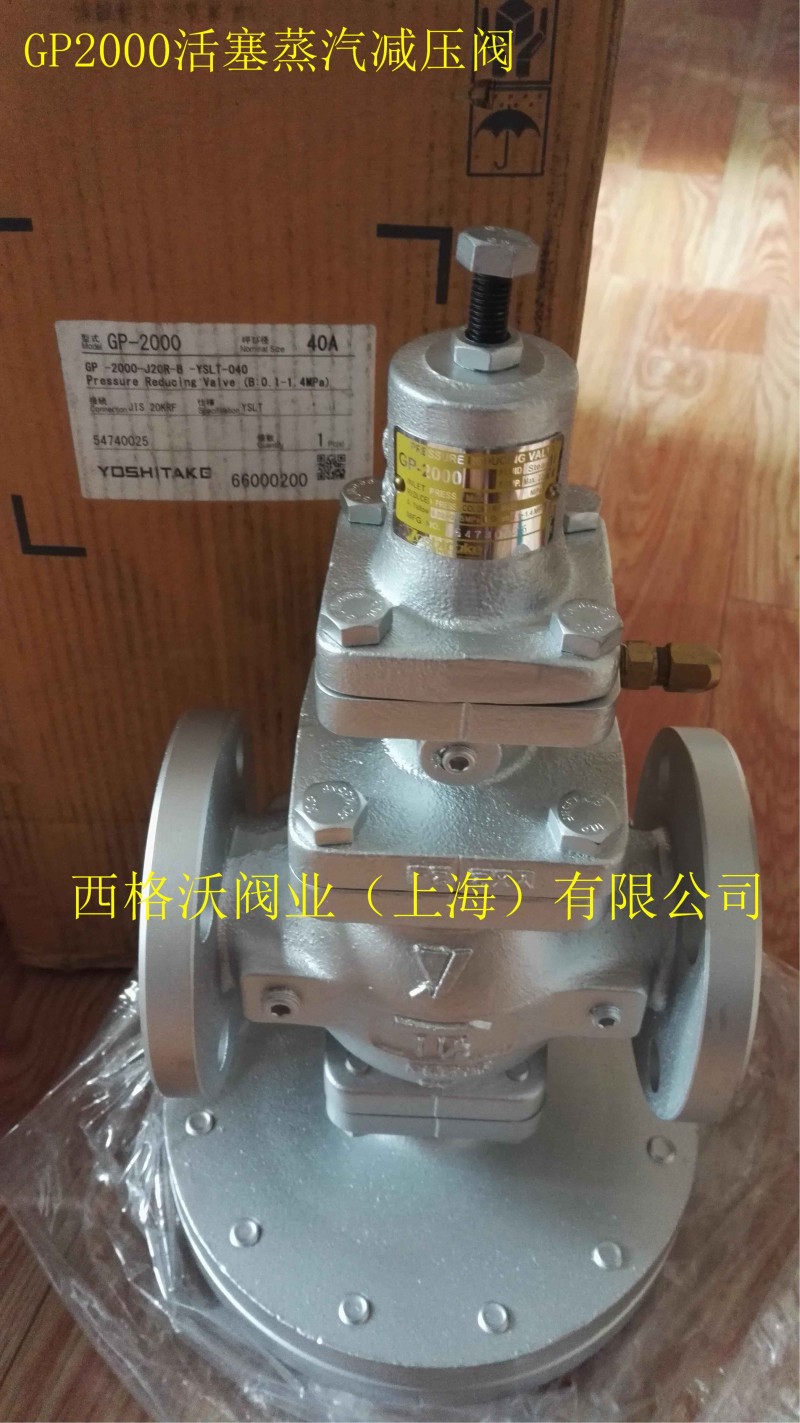

西格沃阀业代理销售GP2000日本YOSHITAKE蒸汽减压阀产品特点：
·减低比高达20:1，可以省去分段减压来减少资金的投入。
·采用大膜片及外部检测构造，可以控制稳定的二次（出口）侧压力。
·大Cv值，流量及控制能力优异，比其它同类产品的Cv值更大，可以减少减压后流量不足的问题。
·由于阀门为单球形，其密封性提高，渗漏量极少。
·可管理0.02Mpa以下的低压。
技术参数：
GP-2000
适用流体：蒸汽
连接方式：螺纹：JIS RC（PT螺纹）
法兰：JIS 20K RF法兰
公称直径：螺纹：15A～50A
法兰：15A～150A
一次（入口）侧压力：0.1～2.0 MPa
二次（出口）侧压力：0.02～0.15 MPa（A簧）、0.1～1.4 MPa（B簧）
最高工作温度：220 oC
材料 阀体：球墨铸铁
主阀：#8226
阀座：不锈钢
导阀：#8226
导阀座：不锈钢
膜 片：不锈钢
减压比：20 : 1
阀座泄漏量：额定流量的0.01%以下
GP-2000减压阀螺纹连接尺寸(MM)及重量(KG)
|
口径
|
D
|
L
|
H1
|
H
|
A
|
重量
|
|
DN15
|
RC1/2
|
150
|
170
|
398
|
200
|
14.0
|
|
DN20
|
RC3/4
|
150
|
170
|
398
|
200
|
14.0
|
|
DN25
|
RC1
|
160
|
175
|
404
|
226
|
18.5
|
|
DN32
|
RC11/4
|
180
|
192
|
434
|
226
|
21.5
|
|
DN40
|
RC11/2
|
180
|
192
|
434
|
226
|
21.5
|
|
DN50
|
RC2
|
230
|
216
|
498
|
276
|
33.0
|
GP-2000减压阀法兰连接尺寸(MM)及重量(KG)
|
口径
|
L
|
H1
|
H
|
A
|
重量
|
|
DN15
|
146(142)
|
170
|
398
|
200
|
15.5(15.3)
|
|
DN20
|
146(142)
|
170
|
398
|
200
|
16.0(15.8)
|
|
DN25
|
156(152)
|
175
|
404
|
226
|
21.0(20.6)
|
|
DN32
|
176(172)
|
192
|
434
|
226
|
24.0(23.6)
|
|
DN40
|
196(192)
|
192
|
434
|
226
|
24.5(24.1)
|
|
DN50
|
222(218)
|
216
|
498
|
276
|
36.0(35.8)
|
|
DN65
|
282(278)
|
251
|
552
|
352
|
64.5(64.2)
|
|
DN80
|
302(294)
|
264
|
575
|
352
|
71.5(68.8)
|
|
DN100
|
242(330)
|
321
|
658
|
401
|
111.0(106.9)
|
|
DN125
|
400(388)
|
321
|
658
|
401
|
115.0(112.0)
|
|
DN150
|
465(453)
|
414
|
814
|
502
|
234.3(230.0)
|
|
DN200
|
469(469)
|
414
|
814
|
502
|
242.0(238.0)
|
产品特点：最大减低比高达20:1，可以省去分段减压来减少资金的投入。采用大膜片及外部检测构造，可以控制稳定的二次（出口）侧压
