点击下图片即可查看大图

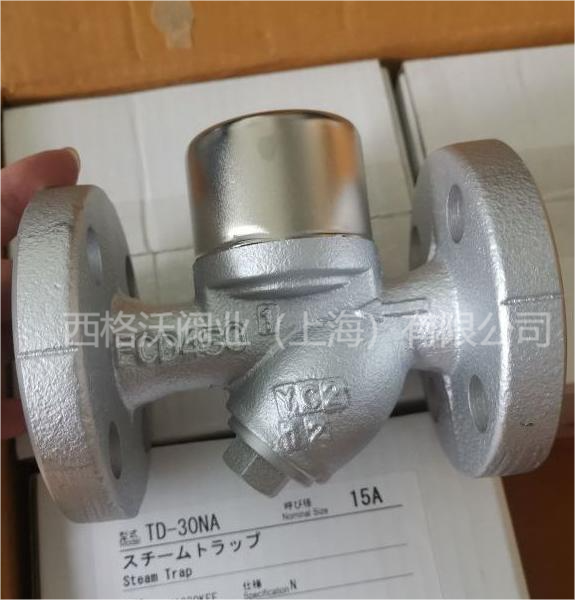

TD-30NA法兰盘型圆盘式疏水阀，球墨铸铁阀体，压力2.0MPa，采用了双金属环结构，消除了因空气障碍引发的故障，具有稳定的性能和超群的耐久性，使用寿命长。
技术参数：
适用流体:蒸汽
适用压力:0.035-1.0MPa / 0.035-2.0MPa
zui高使用温度:220℃
本体材质:球墨铸铁
连接方式:JIS 10KFF / JIS 20K FF
口径:15A-25A
性能规范：
|
特点 |
圆盘 / 2.0MPa / 法兰盘型 |
|
|
类别 |
蒸汽疏水阀 |
|
|
类型 |
Disc type |
|
|
仕様 |
适用流体 |
蒸汽冷凝水 |
|
工作压力 |
0.035 - 2.0MPa |
|
|
zui高温度 |
220°(C) |
|
|
连接方式 |
JIS 10K FF, JIS 20K FF |
|
|
zui高背压 |
一次压力的 50% |
|
|
材料 |
阀体 |
球墨铸铁 |
|
阀盘 |
不锈钢 (热处理) |
|
|
阀座 |
不锈钢 (热处理) |
|
连接尺寸：
|
Size |
L (mm) |
H (mm) |
Weight (kg) |
|
15A(1/2) |
125 |
51 |
2.3 |
|
20A(3/4) |
140 |
54 |
3.4 |
|
25A(1) |
150 |
65 |
4.1 |
