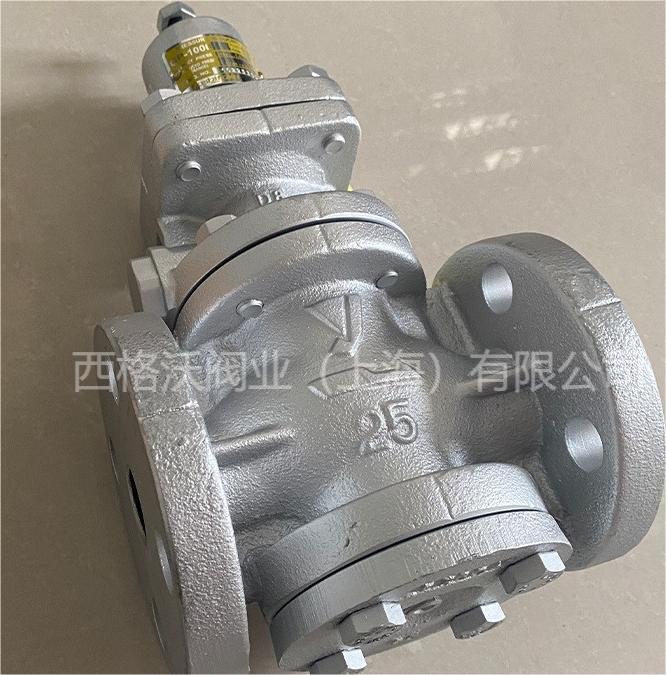

GP-1000蒸汽减压阀是YOSHITAKE株式会社著名蒸汽减压阀，系活塞式引导动作型减压阀，流体接触部件使用不锈钢，可安心用于从小流量到大流量使用频率高的地方，可广泛用于锅炉蒸气、空气、水、油等系统的需要。
活塞式引导作动型
超群的耐久性
性能稳定
阀门泄漏量符合 ANSI 4 级
zui大减压比 (20:1
性能规范：
|
特点 |
活塞式 / 球墨铸铁 / 法兰盘型 |
|
|
类型 |
活塞式引导作动型 |
|
|
仕様 |
适用流体 |
蒸汽 |
|
一次压力 |
0.1 - 1.0MPa |
|
|
二次压力 |
0.05 - 0.9MPa |
|
|
连接方式 |
JIS 10K FF 法兰盘型 |
|
|
二次压力可调 |
90% or less of the inlet pressure(gauge pressure) |
|
|
zui低差压 |
0.05MPa |
|
|
zui大减压比 |
20:1 |
|
|
zui高温度 |
220 degree(C) |
|
|
材料 |
阀体 |
球墨铸铁 |
|
阀门 |
不锈钢 |
|
|
阀座 |
不锈钢 |
|
|
活塞、汽缸 |
黄铜或青铜 |
|
连接尺寸：
|
Size |
L (mm) |
H (mm) |
Weight (kg) |
Cv value |
|
15A(1/2) |
150 |
285 |
8.0 |
1 |
|
20A(3/4) |
155 |
285 |
8.5 |
2.3 |
|
25A(1) |
160 |
300 |
10.0 |
4 |
|
32A(1-1/4) |
190 |
323 |
14.0 |
6.5 |
|
40A(1-1/2) |
190 |
323 |
14.5 |
9 |
|
50A(2) |
220 |
347 |
20.0 |
16 |
|
65A(2-1/2) |
245 |
357 |
30.0 |
25 |
|
80A(3) |
290 |
404 |
35.0 |
36 |
|
100A(4) |
330 |
450 |
52.5 |
64 |
