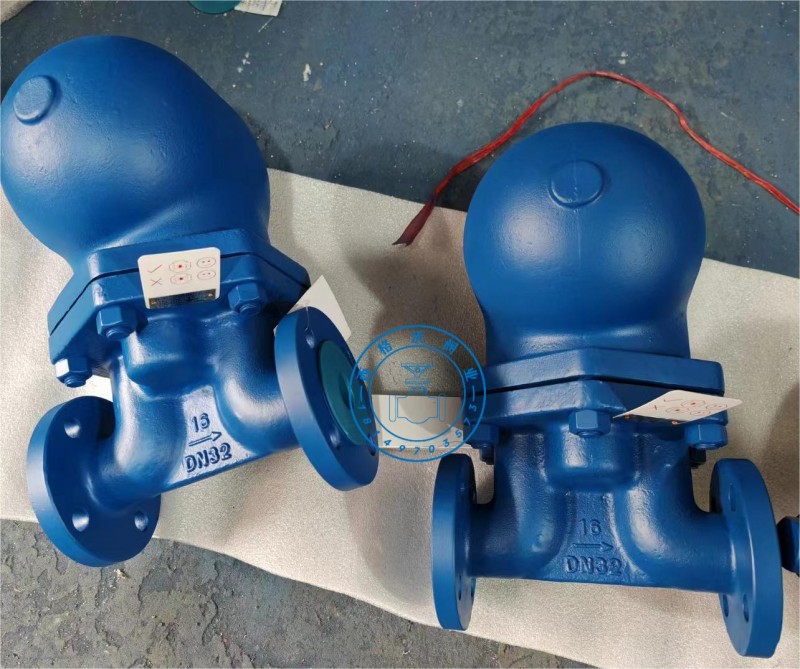

斯派莎克FT43-10大排量杠杆浮球式疏水阀

手机扫描查看

斯派莎克FT43铸铁浮球式蒸汽疏水阀，不锈钢内部件，内置自动排空气阀装置，水平安装，法兰连接，也可提供垂直安装的FT43V，可在线维修，不用拆卸管道。另有手动调节针阀可供选择，用于破蒸汽汽锁，型号为FT43-C。根据需要可在阀盖上钻3/8”BSP或NPT螺纹孔，用于安装排放阀。

选项：除带排气阀外，该型号的疏水阀还带有破蒸汽汽锁装置（SLR），以防止系统中出现汽锁。型号名称后带字母C。如有需要可在阀盖上（下）钻3/8”BSP或NPT螺纹孔，用于安装平衡管（排污阀）
液囊：FT43使用BP99/32液囊，可应用于过热蒸汽，过热度为150℃@ 0 bar g，50℃@ 32 bar g。
标准：产品符合欧洲压力设备指令97/23/EC。

口径和管道连接：
DN25， DN40和DN50
注：水平连接时，面对阀体， DN25的流向从左至右，DN40和DN50的流向从右至左，垂直连接时，流向仅为从上到下。
标准法兰EN 1092 PN16，法兰端面尺寸符合EN 26554（系列1）
根据需要可提供法兰JIS/KS 10和ANSI B 16.5 class 125法兰。ANSI/JIS/KS法兰带螺纹孔，便于安装法兰螺栓。ANSI法兰的螺栓孔为UNC螺纹，JIS/KS法兰的螺栓孔为公制螺纹。

限制条件：
阀体设计条件 PN16
PMA 最大允许压力 16 bar g@120℃
TMA 最大允许温度 220℃@12.1bar g
最低允许温度 0℃
RMO 饱和蒸汽下最大工作压力
注：DN40和DN50阀的PMO等于△PMX
13 bar g@195℃
TMO 最大工作温度 220℃@12.1bar g
最低工作温度0℃
PMX      FT43-4.5 4.5bar
PMX      FT43-10 10bar
PMX      FT43- 14 14bar
设计最大冷态水压试验压力
注：内部组件安装后，测试压力不能超过△PMX
24 bar g
材质：
序号 部件 材质
1 阀体 铸铁 DIN 1691 GG 25
2 阀盖螺栓        DN25 钢 BS 3692 Gr.8.8
3 阀盖垫片 加强型片状石墨
4 阀盖 铸铁 DIN 1691 GG 25
5 阀座 不锈钢 BS 970 431 S29
6 阀座垫片 不锈钢 BS 1449 304 S11
7 主阀装配螺丝 不锈钢 BS 6105 CI A2-70
8 浮球杆机构 不锈钢 BS 1449 304 S16
9 排空气阀组件 不锈钢
10 枢轴支架 不锈钢 BS 1449 304 S16
11 枢轴销 不锈钢
12 SLR装置 不锈钢 BS 970 303 S21
13 SLR垫片 不锈钢 BS 1449 CS4
14 SLR密封 石墨
15 防冲蚀挡板 不锈钢 BS 970 431 S29
16 浮球连杆机构 不锈钢 BS 1449 304 S11
订购说明：
例：1-斯派莎克DN25，FT43-4.5（R-L）浮球式蒸汽疏水阀，EN 1092 PN16 法兰连接，铸铁阀体，带排空气阀装置。
