一、产品概述：

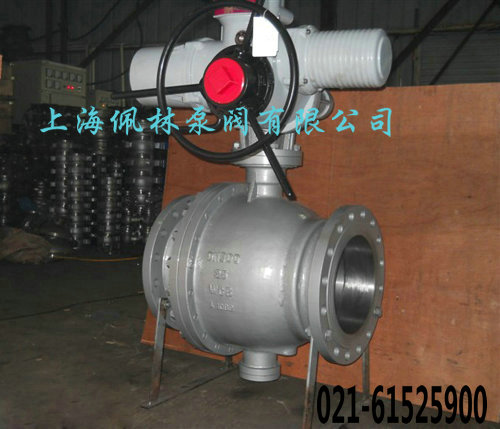

    Q947H电动固定球阀是上海佩林生产的新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。
气动固定球阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。

  Q947H型电动固定球阀适用于两位切断,调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑,尺寸小,重量轻,阻力小,动作稳定可靠等优点。电动固定球阀执行机构可根据用户要求另配置UNIC,PSQ,HQ,DHL等型号电子式电动执行机构或GTX,AL等气活塞式执行机构。

二、产品结构、用途、

     两分式和三段式固定球阀又称测装分体式球阀,将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半,它在管道上主要用于切断,分配和改变介质流动方向。电动固定球阀它的枢轴结构保证了准确的球体位置。电动固定球阀标准阀座采用弹簧结构,将阀盖推向球体,保证了良好的低压密封性能。该球阀阀前,阀后阀座都能密封, 即所谓双向密封特性,利用自带的排放阀,阀体中腔可向外排放。枢轴采用防吹出保护结构,低摩擦系数的轴承等。电动固定球阀具有性能优异,可靠性高,用途广泛,价格合理等优点。

三、技术参数：

四、主要零件材质：
