一、产品概述：

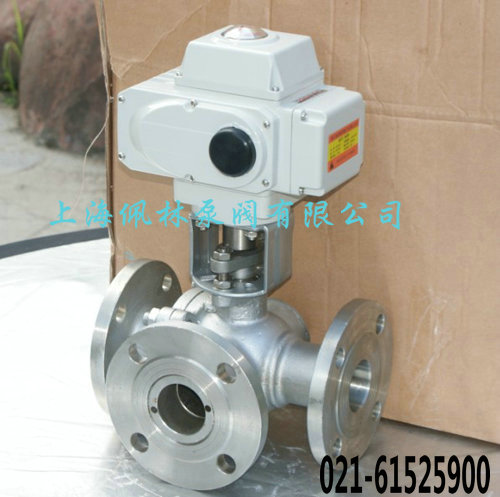

Q944/5F电动三通球阀可为L形和T形，L形（Q944F）三通球阀用于介质流向的切换，能使彼此笔直的两个通道衔接；T形（Q945F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道彼此连通或使其间的两个通道连通。三通球阀通常选用两阀座构造，亦可依据用户需求选用四阀座构造。
二、产品特点：
1、三通球阀在构造上选用一体化构造，4面阀座的密封型式，法兰衔接少，可靠性高，规划实现了轻量化。
2、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小。
3、球阀按效果式分单效果和双效果两种型式，单效果式的特点是一旦动力源发生毛病时，球阀将处于控制系统需求的状况。
三、技术参数：
|
电动执行机构技术参数 |
阀 体 参 数 |
||
|
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN15～200mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|
任选功能 |
开关型、触点型、开度信号、智能型 |
阀轴材质 |
不锈钢 |
|
动作范围 |
0～90°±5° |
阀体材质 |
球墨铸铁、碳钢、304/316/316L不锈钢 |
|
动作时间 |
15秒/30秒/60秒 |
球体材质 |
304/316/316L不锈钢 |
|
环境温度 |
-30°～60° |
阀座密封 |
PTFE、PPL、金属密封 |
|
手动操作 |
附带手柄操作 |
温 度 |
PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
|
限 位 |
电气、机械二重限位 |
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
防护等级 |
IP-67（防爆外壳:Exd Ⅱ BT4 IP67可选） |
||
|
输入信号 |
0-10，1-5VDC/4-20mA（智能型） |
特 点 |
连线简单、流向切换、阻力小、动作稳定 |
