一、产品概述：

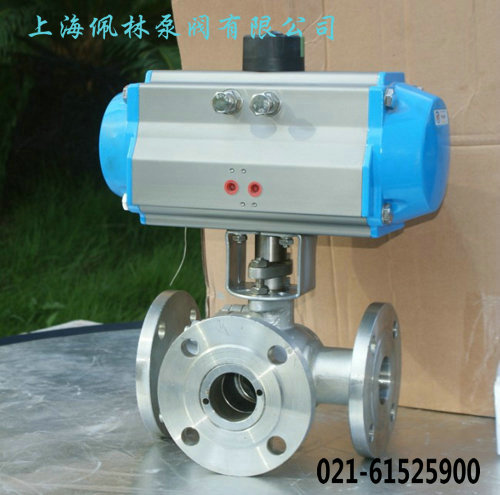

Q644F气动三通球阀适用于在对腐蚀或非腐蚀性液体、气体、粉末介质完成切换、混合和分流；开闭过程中，流路晓畅减小了压力损失，操作省力、修理便利；五种流向类型满意不一样技术需求，可进行手、气动、电动操控。
二、产品特点：
1、构造紧凑、启闭敏捷、流道疏通、流体阻力小。
2、密封性能好：使用四面阀座资料聚四氟乙烯弹性变形完成无走漏密封。
3、一阀多用：任一通口可用作进口而无走漏，三通既可制成L型通口，也可制成T型通口。
4，修理便利：在体系卸压后，无需拆下全部阀体就可进行检查和修理。
5、泛适用于供水、石化、冶金、矿山、轻纺、动力、造纸、食物、钢铁等管路体系中对介质流向进行切换以及对介质的分流或混合流体。
三、技术参数：
|
公称压力 |
1.6 MPa |
2.5 MPa |
4.0 MPa |
6.4 MPa |
10.0 MPa |
150 Lb |
300 Lb |
600 Lb |
|
强度试验 |
2.4 MPa |
3.75 MPa |
6.0 MPa |
9.5 MPa |
15.0 MPa |
3.1 MPa |
7.5 MPa |
15.0 MPa |
|
水密封试验 |
1.76MPa |
2.75 MPa |
4.4 MPa |
7.04 MPa |
11.0 MPa |
2.2 MPa |
5.5? MPa |
11.0 MPa |
|
气密封试验 |
0.6MPa |
|||||||
四、主要零件材质：
|
名称 |
CF8类 |
CF3类 |
CF8M |
CF3M |
|
阀体 |
A315-CF8 |
A35-CF3 |
A351-CF8M |
A351-CF3M |
|
球阀 |
A351-CF8 |
A351-CF3 |
A351-CF8M |
A351-CF3M |
|
阀杆 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-316L |
|
阀座 |
PTFE/增强PTFE |
|||
|
阀座支承圈 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
|
O形圈 |
氟橡胶 |
|||
|
弹簧 |
17-49H |
|||
|
螺柱 |
A193-B8 |
|||
|
螺母 |
A194-8 |
|||
