SC10浇注变压器

手机扫描查看

一．行业应用

1.应用领域概述

10KV级SC(B)10型环氧树脂浇注干式变压器，可作为油浸式配电变压器更新换代产品，是各类干式变压器中性能较优的产品，特别适用于城市电网、高层建筑、商务中心、剧院、医院、宾馆、隧道、地铁、地下电站、试验室、车站、码头、机场、组合变电站等重要场所

二.应用领域特性

10KV级SC(B)10型环氧树脂浇注干式变压器机械强度高，局部放电小，可靠性高。阻燃、防爆、不污染环境。缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。线圈不吸潮，铁心夹件有特殊的防蚀保护层，可在100%相对湿度和其它恶劣环境中进行。间断运行无须去潮处理。抗短路、雷电冲击水平高。线圈内外侧树脂层薄，散热性能好。冷却方式一般采用空气自然冷却（AN）.对于任何保护等级的变压器，都可配置风冷系统（AF）,以提高短时过载能力，确保安全运行。

三.产品特性

1.产品概述

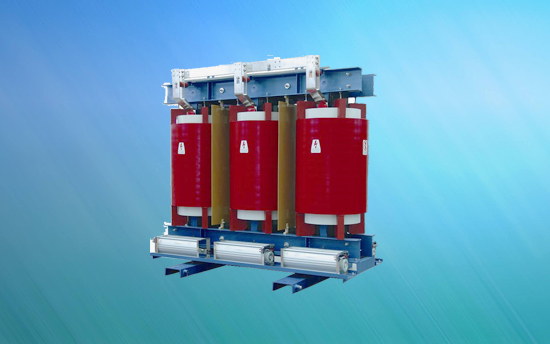

我公司生产的SC10和SCB10系列干式变压器，高压线圈用铜线，低压线圈用铜线或铜箔绕制，真空状态下环氧树脂浇注，固化后形成坚固的圆筒形整体。产品节电效果好，运行经济可靠免维护。体积小，重量轻，占地空间小，安装费用低，不须考虑排油池等。因无火灾危险，可分散安装在负荷中心，充分靠近用电点，从而降低线路造价和节省昂贵的低压设施费用。

2.性能特点

2.1电气性能稳定：结合行业应用特点优化设计方案。精确的电气参数设计和科学的结构设计，保证产品的电气性能优良。

2.2动稳定程度高：产品绕组经环氧树脂真空浇注固化后有极高的机械强度，以满足极恶劣的负载环境。

2.3热稳定性好：先进仿真计算，优化产品的发热部位及最热点温升，留有充分的温升裕度，选用进口杜邦公司N0mex-T410绝缘材料，保证产品绝缘和耐温的高可靠性。采用30DQ120冷轧取向硅钢片,在满足成本优化前提下，有效降低了空载损耗、空载电流和噪声

2.4过载能力强：产品具有较强的带载能力和过电压能力，可在额定负载情况下长期安全运行产品设计、制造充分考虑负载特性，从温升、绝缘性能及附件选择等各方面满足过载要求。

2.5性能指标优越：空载电流设计、损耗指标制造值低于同容量国标系列变压器，且能满足新能源行业整机效率要求，充分考虑用户使用的经济性和可靠性。

2.6变压器设计安全可靠，采用变压器专用横流风机，满足散热要求，保证产品可靠性和提高抗过载能力。

2.7变压器通风道采用轴向风道，风道设计合理，以降低通风阻力，保证高效的通风和散热。

2.8采用真空环氧浇注处理（防盐雾、防湿热、防霉菌），装饰性好，耐腐蚀性、保光性、保色性较好。结构简化，外形美观。

2.9变压器配专用温度控制仪，是用于测量、控制、保护。
