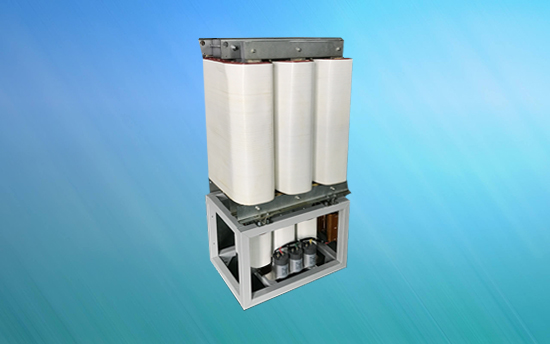

LCL共轭电抗器单元

手机扫描查看

一.行业应用

1.光伏并网变流器和风电并网变流器有源滤波回馈系统，达到滤波补偿节能降耗目的。

2.用于具有较大转动惯量的变频调速系统中，动能转化成电能回馈电网，既能提高系统的制动性能，又能达到节能的目的。

3.岸边集装箱起重机、轨道式集装箱起重机(RMG) 、龙门起重机、装船机、卸船机、堆取料机等各类港口机械;

4.大吨位桥吊、门吊等各类起重机械。

5.工业提升机、皮带输送等矿山机械。

6.多电机传动轨机、高炉卷扬等冶金机械。

7.多电机传动造纸及纸箱机械。

8.测功机、机车测试床等对拖类型的生产测试设备。

9.离心铸造机、大型冲床等金属加工机械。

10.岸电电源、双极式储能系统等。

二.应用领域特性

1.四象限变频器，特别适用在起重提升设备等大惯量负载，设备的转动惯量较大，从高速到低速的减速降幅较大制动时间短，制动力强的场合。为了提高节电效果，需加装LCL共轭滤波单元用于回馈电能，减少制动过程的能量损耗，将减速能量回收反馈到电网，达到滤波补偿节能降耗目的。

2.新能源变流器，可再生能源如风能和太阳能等新能源并网发电系统的并网效果直接受到光伏逆变器的效果影响。由于光伏逆变器的输出含有大量的谐波分量。谐波注入电网将使得整个电网的电能质量下降,给电网相连的电气设备和负载带来危害。在相同的谐波抑制效果下,LCL共轭滤波单元所需要的滤波总电感最小,能够有效降低滤波器的体积、重量以及成本,在新能源并网发电系统中得到广泛应用。

三.产品特性

1.产品概述

LCL共轭滤波单元补偿变流器或变频器发出的无功电流，有效滤除系统谐波，提高电网质量，减少制动过程的能量损耗，达到节能、环保的功效。 我公司生产的LCL共轭电抗器单元，产品电磁线性度高、功率损耗、噪声低、抗冲击和抗短路能力强。并可以根据客户要求定制风冷或者水冷形式的LCL共轭电抗器单元。

2.  性能特点

2.1电气性能稳定：结合行业应用特点优化设计方案。精确的电气参数设计和科学的结构设计，保证产品的电气性能优良，通风道采用轴向多风道结构，降低通风阻力，保证高效的通风和散热。

2.2动稳定程度高：产品绕组采用箔式绕组，经浸漆固化后有极高的机械强度，通过电抗器本体机械压装部件，具有较强的抗突发能力，以满足极恶劣的负载环境。

2.3热稳定性好：先进仿真计算，优化产品的发热部位及最热点温升，留有充分的温升裕度，选用进口杜邦公司N0mex-T410绝缘材料，保证产品绝缘和耐温的高可靠性。

2.4过载能力强：产品具有较强的过负载能力和过电压能力，产品设计、制造充分考虑用户工业电网和负载特性，电气性能、温升、绝缘耐压及附件选择等各方面均满足一定的过载要求。

2.5高频指标性能优越：选用国产宝钢23A90-27A100等高导磁冷轧取向硅钢片，保证高频损耗指标优于同业平均水平同时充分考虑用户使用的经济性和可靠性。

2.6产品表面处理均匀美观，可根据客户要求采用“三防漆”处理（防盐雾、防湿热、防霉菌），装饰性好，耐腐蚀性、保光性、保色性较好，有良好的流平性和遮盖力，结构简化，外形美观。

2.7电抗器配温度保护装置，内置进口特米克温度开关或PT100温度探头，用于测量、控制、保护。
